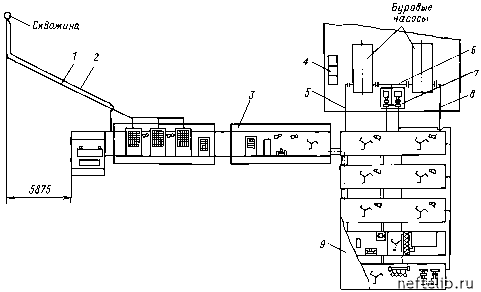

Рис. 2.6. Схема циркуляционной системы ЦС5000ЭР:

1 - растворопровод; 2 - трубопровод долива; 3 - блок очистки; 4 - шкафы электрооборудования; 5, 8 - всасывающие трубопроводы; 6 - подпорный трубопровод; 7 - блок под - порных насосов; 9 - укрытие

При использовании полнокомплектных блоков очистки в 2-3 раза сокращается объем отходов бурения, на 40-60 % уменьшается расход барита и химреагентов. В процессе бурения из блока выходит шлам пониженной влажности, пригодный для перевозки в контейнерах или бортовых транспортных средствах. Такой шлам легко поддается обезвреживанию по известным технологиям при минимуме затрат.

В зависимости от класса буровой установки блок очистки комплектуется: линейным виброситом СВ1Л - 1 -3 шт.; пескоотделителем типа ГЦ 360 - 1 шт.; илоотделителем типа ИГ 45/75 - 1 шт.; ситогидроциклонным сепаратором СГС 65/300 - 1 шт.; глиноотделителем на базе центрифуги полной комплектности (два насоса, перемешиватель, приемное устройство, рама) -1 компл.; блоком флокуляции (по спецзаказу) - 1 компл.; шламовыми насосами типа ГРА-170/40 - 1-3 шт.; дегазатором "Каскад - 40" - 1 компл.

Пропускная способность блока очистки соответствует классу применяемой буровой установки и может в зависимости от набора технических средств изменяться от 25 до 90 л/с.

Комплект оборудования размещается на одной или двух емкостях в соответствии с условиями бурения и классом буровой установки.

Гидравлическая схема блока очистки позволяет использовать очистные механизмы в зависимости от условий бурения, вести обработку бурового раствора.

По спецзаказу блок очистки может быть укомплектован расчетной технологией регламентирования компонентного состава и управления свойствами буровых растворов или компьютерной программой для этих целей. Технология позволяет вести оперативное управление процессом приготовления и обработки бурового раствора при наименьших затратах времени и материалов. Схема блока очистки приведена на рис. 2.7.

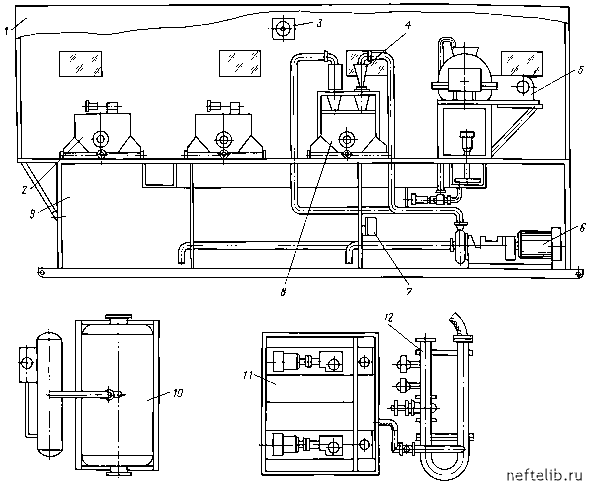

Рис. 2.7. Схема блока очистки:

1 - укрытие; 2 - вибро - сито СВ1Л; 3 - вентиля - тор; 4 - илоотделитель иГ45/75; 5 - центрифуга; 6 - электронасосный аг - регат; 7 - калорифер; 8 -ситогидроциклонный се- паратор на базе вибро- сита СВ1Л и пескоотде- лителя ГЦ360М; 9 - ем - кость; 10 - дегазатор "Каскад - 40"; 11 - блок химической обработки; 12 - смеситель



БЛОКИ ОЧИСТКИ И ПРИГОТОВЛЕНИЯ БУРОВЫХ РАСТВОРОВ БПО ДЛЯ КАПИТАЛЬНОГО РЕМОНТА СКВАЖИН И ЗАБУРИВАНИЯ

ВТОРЫХ СТВОЛОВ

Блоки предназначены для ведения буровых работ по малоотходной или безамбарной технологии и входят в состав циркуляционных систем 1-3 - го классов буровых установок. Они обеспечивают очистку буровых растворов от частиц размером более 5 мкм с выделением шлама пониженной влажности, регенерацию барита и его многократное использование, выведение из бурового раствора избытка коллоидной фазы, регенерацию барита после завершения бурения скважины, приготовление и утяжеление буровых растворов.

Использование полнокомплектных блоков очистки сокращает объем отходов бурения в 2-3 раза, расход барита и химреагентов на 40-60 % и позволяет получить шлам пониженной влажности, пригодный для перевозки в контейнерах или на бортовых транспортных средствах. Такой шлам легко поддается обезвреживанию по технологии ОАО НПО "Бурение".

В зависимости от потребностей заказчика блок комплектуется: линейным виброситом СВ-1Л; пескоотделителем типа ПГ 25/150; илоотделите-лем типа ИГ 45/75; ситогидроциклонным сепаратором СГС 25/150; центрифугой типа ОГШ - 500; шламовыми погружными бессальниковыми насосами ПР 80/31,5 или типа ГРА 100/40; диспергатором ДШ-100; вакуум - ным гидравлическим смесителем СГВ-100; приемной воронкой.

Пропускная способность блока - 22 л/с. Объем емкостей 22-35 м3. Высота устья скважины 1,8-2 м.

Блок может оснащаться дополнительной приемной емкостью от устья скважины объемом до 6 м3 и высотой 0,8-1,5 м с бессальниковым насосом. Емкость предназначена для перекачки раствора в блок очистки и снабжена автоматической регулировкой подачи.

По спецзаказу блок БПО может быть дополнен расчетной технологией проектирования состава бурового раствора и управления его свойствами или компьютерной программой для этих целей. Технология позволяет вести оперативное управление процессом приготовления, обработки и очистки буровых растворов, в том числе с учетом устойчивости ствола скважины, вскрытия пласта и минимизации затрат.

Схема блока очистки приведена на рис. 2.8.

УСТАНОВКА ДЛЯ ОЧИСТКИ БУРОВЫХ РАСТВОРОВ

НА БАЗЕ ЦЕНТРИФУГИ

Установка для очистки буровых растворов на базе центрифуги (рис. 2.9) предназначена для комплектации новых и эксплуатируемых циркуляционных систем буровых установок. Она позволяет вести безамбарное бурение, решая экологические проблемы. Основой установки является центрифуга модели ОГШ-500. При очистке неутяжеленных растворов удаляются частицы размером до 5 мкм, а также обезвоживаются сливы из пес-ко- и илоотделителей. Применение установки позволяет производить вскрытие пластов при циркуляции бурового раствора плотностью 1,06 г/см3, получаемого без разбавления водой.

При работе на утяжеленных буровых растворах использование установки дает возможность вести бурение на одном объеме утяжелителя, выаТ-
