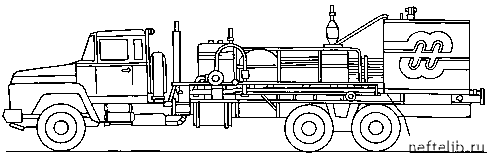

Рис. 6.2. Агрегат насосный цементировочный АНЦ-320

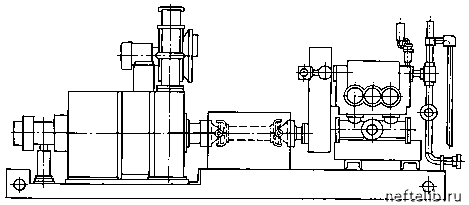

Рис. 6.3. Установка насосная УНБЭ-250х40 с регулируемым электроприводом

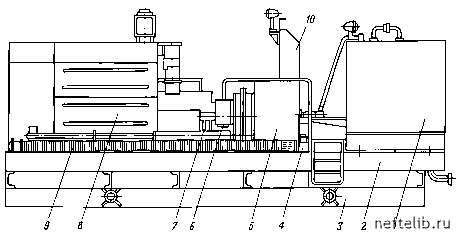

Рис. 6.4. Установка насосная УНБ1Р-320х63

переходником диаметром 50 мм для подключения к приемной линии всасывающего шланга.

Агрегаты типа АНЦ-320 дополнительно оборудованы системой контроля температуры масла в картере насоса высокого давления с выводом информации на приборную панель автомобиля.

Установки насосные (агрегаты) ПА-80, АНП-320, УНК предназначены для нагнетания различных неагрессивных жидких сред в скважины в процессе их текущего и капитального ремонта.

Установки состоят из монтажной базы, насоса высокого давления, мани-фольда. Монтажной базой служат шасси автомобилей КрАЗ, Урал, КамАЗ; двигатель автомобиля используется в качестве привода насоса.

Установки ПА-80, АНП-320 и УНК оборудованы переходником для подключения к приемной линии всасывающего шланга; кроме этого АНП320 и УНК дополнительно оснащены устройством подогрева гидравлической части насоса высокого давления для обеспечения работы установок при низких температурах.

Установка насосная с регулируемым электроприводом УНБЭ-250х40

(рис. 6.3) предназначена для нагнетания различных жидких сред при цементировании скважин в процессе бурения и капитального ремонта, а также при проведении других промывочно-продавочных работ в нефтяных и газовых скважинах.

Установка состоит из монтажной базы рамного исполнения, насоса высокого давления, манифольда, регулируемого тиристорного электропривода со шкафом КТУ и пультом управления.

Установка насосная УНБ-160х32 предназначена для нагнетания различных жидких сред при цементировании скважин в процессе бурения и капитального ремонта, а также при проведении других промывочно-продавочных работ в нефтяных и газовых скважинах.

Установка насосная УНБ1-160х63 предназначена для нагнетания не- -агрессивных жидкостей при цементировании, гидравлическом разрыве пластов, гидропескоструйной перфорации, промывке песчаных пробок и других промывочно-продавочных работах в нефтяных и газовых скважинах.

Указанные установки состоят из монтажной базы, насоса высокого давления, водоподающего блока и манифольда. В качестве монтажной базы используется шасси автомобиля типа КрАЗ, в качестве привода насоса -двигатель автомобиля.

Установки насосные нефтепромысловые УНБ1-320х63 и УНБ1Р-320х63

(рис. 6.4) предназначены для нагнетания неагрессивных жидкостей при цементировании, гидропескоструйной перфорации, гидравлическом разрыве пластов и других промывочно-продавочных работах, проводимых в нефтяных и газовых скважинах.

Установки состоят из монтажной базы, силового дизельного агрегата В2-500ТК-С4, насоса высокого давления с одноступенчатым навесным редуктором, четырехступенчатой коробки передач 4КПМ, водоподающего блока, манифоль-да, вспомогательного трубопровода, а также пульта управления.

В качестве монтажной базы в установке УНБ1-320х63 используется шасси автомобиля КрАЗ, а в установке УНБ1Р-320х63 - стационарная рама.

Установки оснащаются средствами дистанционного управления и контроля параметров их работы, системой подогрева насоса и предпусковым подогревателем силового привода, а также системой индивидуальной смазки плунжеров насоса высокого давления.

Установка насосная УНБ2В-400х70 предназначена для нагнетания неагрессивных жидкостей при цементировании, гидропескоструйной перфорации, гидравлическом разрыве пластов и других промывочно-продавочных работах, проводимых в нефтяных и газовых скважинах, а также для различных испытательных работ в районах с умеренным климатом при температуре окружающего воздуха от минус 45 до плюс 40 °С.

Установка состоит из монтажной базы, двух насосов высокого давления с навесными редукторами, водоподающего блока, силового дизель-гидравлического агрегата, напорного и вспомогательного манифольдов, пульта дистанционного управления, мягкого укрытия в виде закрытого фургона и некоторого другого оборудования.

В качестве монтажной базы в установке используется специальное автомобильное полноприводное высокопроходимое шасси по формуле 8x8 КЗКТ с двигателем ЯМЗ-8424, выполняющим также функции привода насосов высокого давления.

Силовой агрегат включает следующие основные узлы: двигатель В2, тур-ботрансформатор ТТ-560К, радиаторы, воздухоочистители и раму.

Рама агрегата является основанием установки двигателя, турботрансфор-матора, радиаторов. В нее встроены также баки для масла и рабочей жидкости. Установка радиаторов, выполненная в виде моноблока и включающая в себя две секции радиаторов двигателя (масляную и водяную) и радиаторную секцию трансформатора (масляную), представляет собой самостоятельный узел.

Силовой агрегат используется также в качестве привода насосов высокого давления.

Пульт управления выполнен в виде стойки с наклонными панелями управления и состоит из двух функционально законченных модулей: электрического и пневматического.

Электрооборудование и измерительные приборы контролируют системы смазки, охлаждения, топлива, рабочей жидкости, а также выхлоп при работе силового агрегата в составе установки.

Наличие систем предпускового и походного обогрева позволяет обеспечить высокую готовность запуска оборудования на месте проведения работ после марша.

Агрегат цементировочный АЦ-32 предназначен для нагнетания различных жидких сред при цементировании скважин в процессе бурения и капитального ремонта, а также при проведении других промывочно-продавочных работ в нефтяных и газовых скважинах.

Агрегат состоит из монтажной базы, насоса высокого давления, водопо-дающего блока, бака для затворения цемента и манифольда.

В качестве монтажной базы используется шасси автомобиля КрАЗ, в качестве привода насоса - двигатель автомобиля.

Агрегат промывочно-продавочный ППА-200 предназначен для нагнетания в скважины неагрессивных жидких сред в процессе ремонта, а также при проведении других промывочно-продавочных работ.

Агрегат состоит из монтажной базы, насоса высокого давления, емкости для жидких сред и трубопроводов низкого и высокого давления, оборудованных шарнирными коленами и запорной арматурой для обвязки насоса с емкостью и агрегата с устьем скважины.

В качестве монтажной базы в агрегате используется шасси автомобиля типа КрАЗ, двигатель автомобиля служит для привода насоса.
