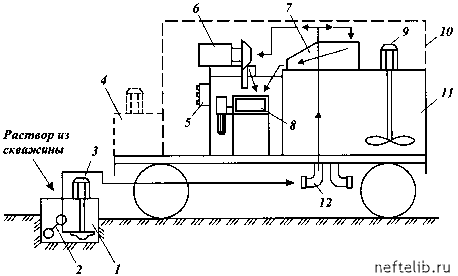

Рис. 2.13. Схема мобильной циркуляционной системы:

1 - насосный блок; 2 - регулятор уровня бурового раствора в насосном блоке; 3 - насос; 4 -место установки насосного блока в транспортном положении; 5 - пульт управления; 6 - цен- трифуга; 7 - вибросито; 8 - транспортер сбора шлама; 9 - механический перемешиватель; 10 - укрытие; 11 - приемная емкость; 12 - манифольд

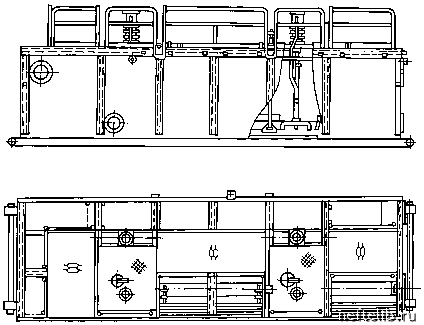

Рис. 2.14. Промежуточный блок

к вспомогательному напорному трубопроводу. По конструкции приемный блок аналогичен промежуточным блокам.

Изготовители - ОАО НПО "Бурение", ДОАО "Хадыженский" машзавод".

БЛОК-МОДУЛЬ ХРАНЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ

Блок - модуль (рис. 2.15) предназначен для приема, хранения, контро - лируемой выдачи сыпучих материалов, приготовления и утяжеления бурового раствора. Позволяет производить загрузку бункеров сыпучими материалами (глинопорошок, барит, цемент, химреагенты и пр.) непосредственно из цементовозов, а также с помощью имеющегося в комплекте пневмопогрузчика - из мешков и контейнеров. Измеритель усилия и указатель уровня обеспечивают контроль загрузки, хранения и выдачи сыпучих материалов.

Блок-модуль применяется в составе циркуляционной системы буровых установок при бурении нефтяных и газовых скважин глубиной более 5000 м.

Техническая характеристика

Число бункеров хранения, шт........................................................................................................ 2

Объем бункера хранения, м3.......................................................................................................... 42

Объем пневмопогрузчика, м3.......................................................................................................... 2,9

Максимальная подача сыпучих материалов в гидросмеситель, т/ч:

барита............................................................................................................................................. 30

бентонита....................................................................................................................................... 5

химреагентов................................................................................................................................. 2

Объемная производительность при приготовлении и утяжелении раствора, м3/ч............ 90

По требованию заказчика возможна поставка от 2 до 5 бункеров.

Изготовитель блок-модуля хранения сыпучих материалов - ДОАО "Туймазинский завод химмаш".

Рис. 2.15. Схема блок-модуля хранения сыпучих материалов:

1 - гидросмеситель; 2 - разгрузитель; 3 - питатель шлюзовой; 4 - клапан предохранительный; 5 - бункер хранения; 6 - пневмоперегрузчик; 7 - измеритель усилия; 8 - затвор шлаговый с электродвигателем; 9 - указатель уровня; 10 - сирена сигнальная

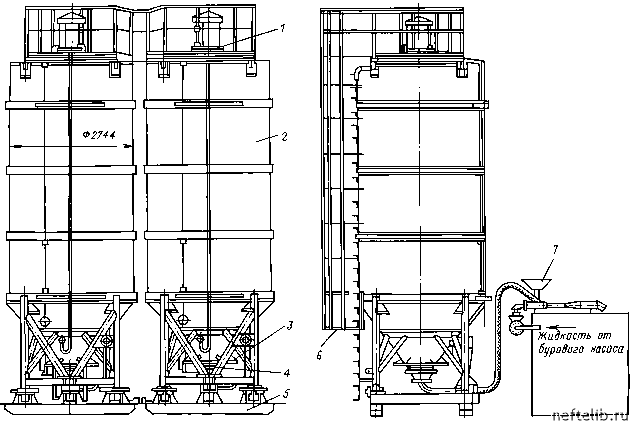

Рис. 2.16. Блок приготовления БПР-70:

1 - фильтр; 2 - цилиндрическая емкость; 3 - аэрирующее устройство; 4 - разгрузочное устройство; 5 - основание; 6 - ограждение; 7 - гид - росмеситель
