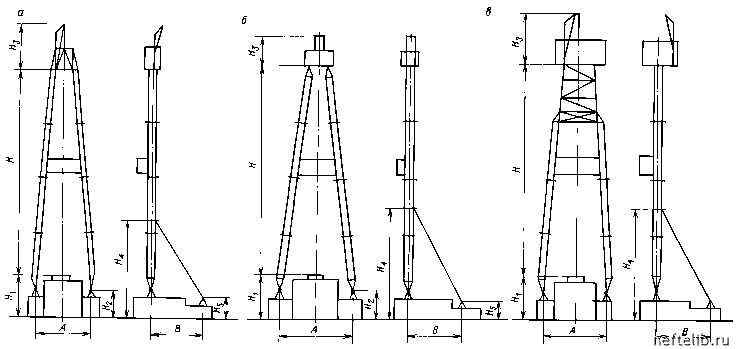

Рис. 1.64. Буровые вышки ВЗБТ:

а - Б4.01.00.000; б - Сб01/2500ЭУ; в - типа Б1, Б11, Б12

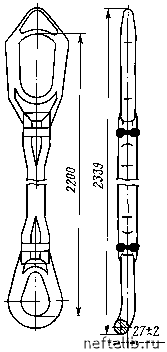

Рис. 1.65. Штроп двухструнный

Рис. 1.66. Штроп однострунный

1.2.4. МЕХАНИЗМЫ ПЕРЕДВИЖЕНИЯ И ВЫРАВНИВАНИЯ БЛОКОВ БУРОВЫХ УСТАНОВОК КУСТОВОГО БУРЕНИЯ

Механизмы предназначены для выполнения следующих операций:

передвижения выщечного блока и модулей буровой установки по рельсовым опорам от одной скважины к другой внутри куста при кустовом бурении;

подъема выщечного блока с колес на опоры;

удержания блока в процессе бурения и опускания на рельсы;

выравнивания выщечного блока в случае проседания грунта под рельсовыми опорами.

Характеристика механизмов

Способ передвижения ................................................ Перемещение выщечного блока и модулей на колесных тележках по рельсовым направляющим с помощью двух гидроцилиндров, обеспечивающих движение в двух направлениях

Способ подъема и выравнивания выщечного блока ....... Бесступенчатый с помощью четырех

гидродомкратов

Гидроцилиндр перемещения:

развиваемое усилие, кН ......................................... 502,7

ход порщня, мм .................................................... 1000

Гидродомкрат подъема:

развиваемое усилие, кН......................................... 1600

ход порщня, мм .................................................... 500

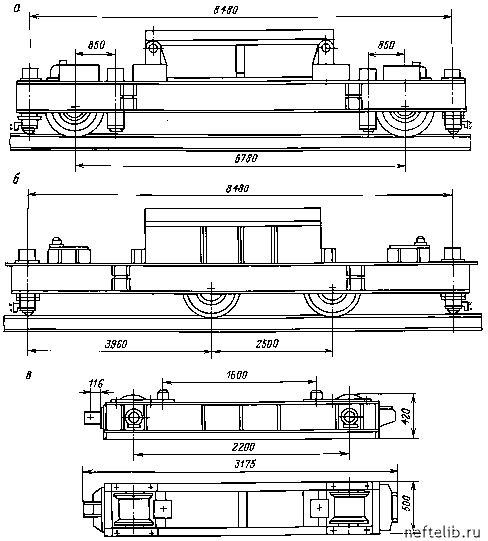

Рис. 1.67. Тележки для передвижения блоков на кусте:

а - передняя тележка для передвижения вышечного блока; б - задняя тележка для передвижения вышечного блока; в - тележка для передвижения модуля

Параметры насосной станции:

объем масляного бака, л ........................................ 146

количество радиально-поршневых (эксцентриковых)

насосов, шт......................................................... 1

подача номинальная, л/мин.................................. 17,06

мощность электродвигателя, кВт ............................ 11,8

номинальная частота вращения, об/мин ................. 1500

тонкость фильтрования, мкм.................................. 25

Параметры тележек для перемещения блоков приведены в табл. 1.50, общий вид показан на рис. 1.67.
