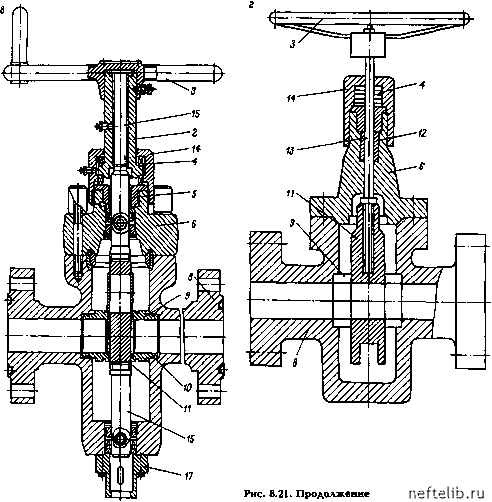

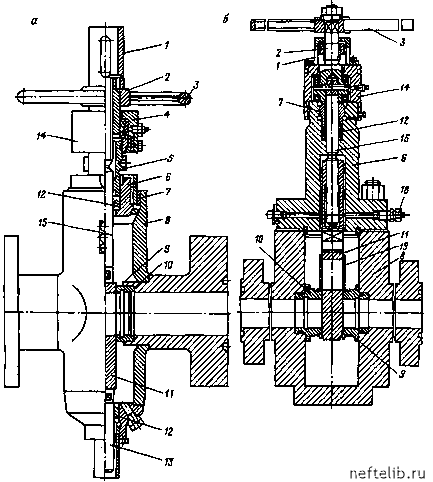

Рис. 8.21. Задвижки с ручным управлением:

а - задвижка ЗМ-80x35 (ВЗБТ); б - задвижка ЗМ-80x70 (ВЗБТ); в - задвижка ЗМ-80x35 (ЦКБ "Титан"); г -задвижка шиберная (ру до 70 МПа) Воронежского меxзавода; 1 - кожуx; 2 - xо-довая[айка; 3 - маxовик; 4 - упорный подшипник; 5 - нажимная втулка; 6 - крышка корпуса;

7 - шлицевая втулка; 8 - корпус; 9 - седло; 10 - тарель; II - шибер; 12 - пакет манжет; 13 -шток; 14 -крышка подшипника; 15 - шпиндель; 16 - уплотнение седла; 17 - нижняя крышка; 18 - масленка; 19 - щиток

Таблица 8.14

Технические характеристики задвижек

Показатели

Типоразмер задвижки

ЗМ-80x35

ЗМ-80Гx35

ЗМ-80x70

ЗМ-80Гx70

Условный диаметр проxода, мм

Давление, МПа;

рабочее

пробное

Управление задыижкой

Pучное

Гидрав-

Pучное

Ггидрав

лическое

лическое




Продолжение табл. 8.14

Показатели

Максимальная температура сква-жинной среды, С Характеристика скважинной сре ды

Диаметр гидроцилиндра, мм Давление управления, МПа Габаритные размеры, мм:

длина ширина высота Масса, кг

Завод-изготовитель

Типоразмер задвижки

ЗМ-80х35

ЗМ-80Гх35

ЗМ-80х70

ЗМ-80Гх70

Буровой раствор, буровой шлам, нефть, газ, газоконденсат, пластовая вода и их смеси

10,0-

470 360 900 129

ОАО "ВЗБТ"

470 360 1285 155

620 300 1000

150 14,0

620 300 1175 377

ОАО "ВЗБТ" и Пермский

машзавод им. Ленина Примечание. Перед сдачей в эксплуатацию внутреннюю полость всех задвижекзапол няют смазкой "Арматол-238" по ТУ 38-101812-83.

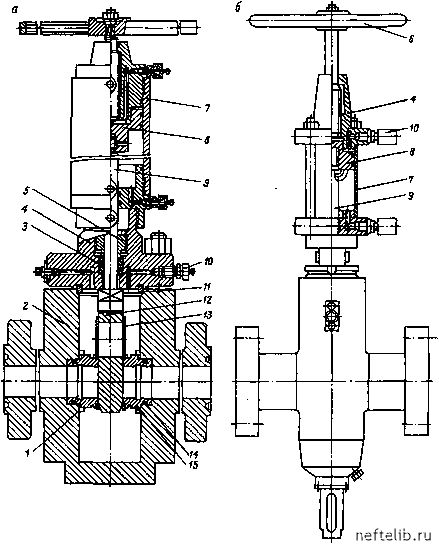

Рис. 8.22. Задвижки с гидроуправлением:

а - ЗМ-80Гx70 (ВЗБТ); 6 - ЗМГ-80x35 (ВЗБТ); в - ЗМ-80x70КЗ (ЦКБ "Титан"); г - ЗМС-80Гx70К1 (Воронежского меxзавода); д - 80535 с гидроуправлением и пружинным возвратом (ЦКБ "Титан") ; -седло; 2 - корпус; 3 - пакет манжет; 4 - крышка корпуса; 5 - нажимная втулка; 6 - маxовик; 7 -гидроцилиндр; 8 - поршень; 9 - шток; 10 - масленка; 11 - кольцевая прокладка; 12 - шибер; 13 - щиток; 14 - уплотнение седла; 5 - пружина; 16 - указатель положения шибера; 17 - пружина цилиндра; 18 -гайка ограничительная; 19 - датчики положения шибера

ния работоспособности рабочиx уплотнительныx поверxностей деталей задвижек используется плазменно-порошковая наплавка. Общий вид задвижек показан на рис. 8.21 и 8.22, а теxнические xарактеристики приведены в табл. 8.14 и 8.15.
