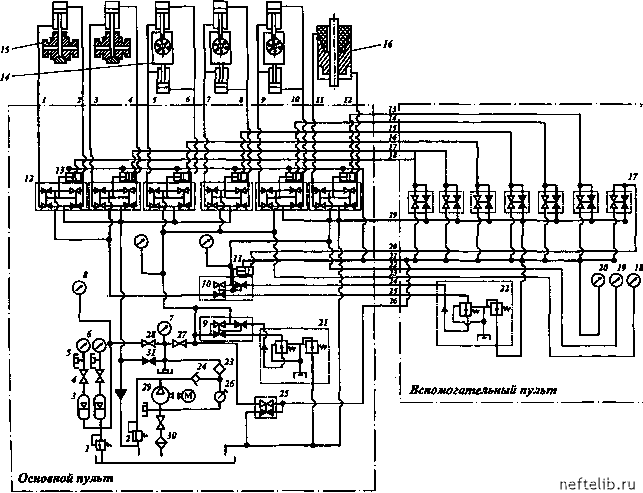

Рис. 8.12. Схема пвевмогвдравляческая гндроуправления превенторами н задвижками манифольда:

I, 2 - гидроклапаны предохранительные; 3 - пкевмогидроаккуму-лятор; 4, 31 - вентили; 5 - штуцер; б, 8, 18, 19, 20 - манометры; 7 - электроконтактный манометр; 9, 10, 12, 17, 25 - блок кранов; и, 13 - цилиндры; 14, 16 - превенторы; 15 - задвижка; 21, 22 -клапаны редукционные; 23, 30 - фильтры; 24 - клапан обратный; 26, 29 - насосы; 27, 28 - краны запорные

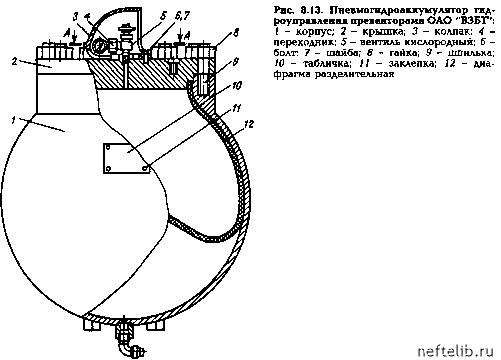

чения ее работы при отключенной электроэнергии на буровой. Общий вид сферического пневмогидроаккумулятора приведен на рис. 8.13. Гидроуправление типа СУ21-625 и другие оснащены пневмогидроаккумуляторами цилиндрической формы.

В случае отключения электроэнергии или неполадок в насосе жидкость в аккумулятор закачивают ручным или пневмоприводным насосом. Из аккумулятора жидкость под давлением при помощи распределителей поступает в гидрокамеры плашечного или кольцевого превенторов и задвижек, закрывая или открывая при этом превенторы и задвижки.

8.6. МАНИФОЛЬДЫ

Манифольды предназначены для обвязки блока превенторов противо-выбросового оборудования с целью управления нефтяной или газовой скважиной в процессе ликвидации газонефтепроявления.

В соответствии с ГОСТ 13862-90 предусмотрено пять сxем обвязки ма-нифольдов (рис. 8.14) с условным диаметром проxода 50, 65 и 80 мм. Вариант крепления напорной линии манифольда приведен на рис. 8.15.

Манифольд противовыбросового оборудования состоит из коренныx задвижек с ручным или ручным и гидравлическим управлением, двуx блоков -дросселирования и глушения, включающиx задвижки с ручным управлением, обратный клапан, регулируемые дроссели с ручным и дистанционным управлением, крестовины, тройники, гасители потока, показывающие манометры с разделителями сред, а также из напорныx трубопроводов и пакетов трубопроводов низкого давления.

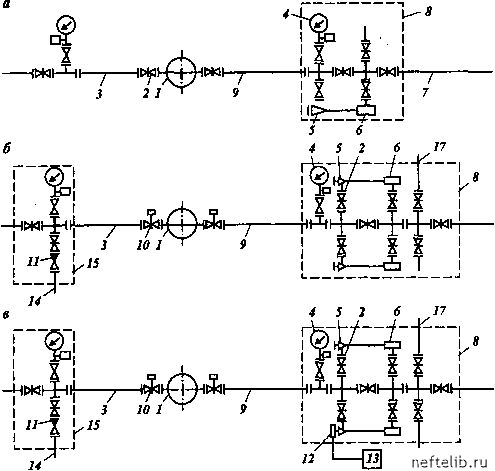

Рис. 8.14. Схемы обвязки манифольдов противовыбросового оборудования по ГОСТ 13862-90:

а - на давление до 14 МПа для ОП с ручным управлением; б - на давление до 35 МПа для ОП с гидроуправлением; в - на давление 35-70 МПа для ОП с гидроуправлением; г-на давление 35 и 70 МПа для ОП с гидроуправлением и двумя крестовинами в превенторном блоке; д - на давление 35-105 МПа для ОП с гидроуправлением и в коррозионностойком исполнении; 1 -блок превенторов (устье скважины); 2 - задвижка с ручным управлением; 3 - линия глушения; 4 - манометр с запорным и разрядным устройствами и разделителем сред; 5 - дроссель регулируемый с ручным управлением ; 6 -гаситель потока; 7 - прямой сброс; 8 - блок дросселирования; 9 - линия дросселирования; 10 - задвижка с гидроуправлением; It - обратный клапан; 12 - дроссель регулируемый с гидроуправлением; 13 - пульт управления дросселем;

14 - отвод к буровому насосу или насосному агрегату; 15 - блок глушения; 16 - отвод к системе пластоиспытания в процессе бурения; 17 - отвод к сепаратору или трапно-факельной установке; 18 -кованый тройник; 19 - верхняя крестовина блока превенторов

Установлена следующая система обозначения манифольдов: М - манифольд; П - противовыбросовый: Б - для бурения (буровой); 3-10 - номер схемы по ГОСТ 13862-90;

80 - условный диаметр прохода трубопроводов, запорной и регулирующей арматуры, мм;
