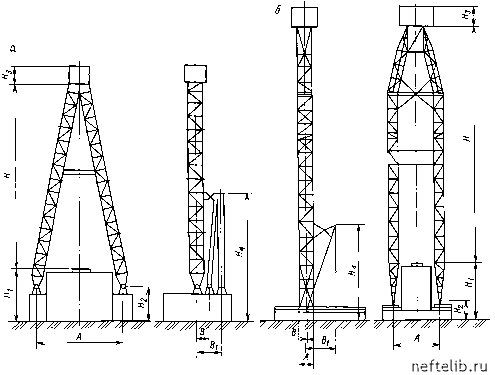

Рис. 1.42. Буровые вышки мачтового типа:

а - выщки А-образные; б - выщки П-образ-ные

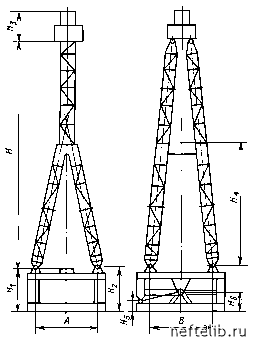

Рис. 1.43. Четырехопорная мачтовая вышка

1.1.7. МЕХАНИЗМЫ ПЕРЕМЕЩЕНИЯ И ВЫРАВНИВАНИЯ

В буровых установках для кустового бурения скважин предусмотрены механизмы (устройства) для перемещения блоков установки на кусте с точки на точку эшелоном по направляющим балкам, а также устройства для выравнивания вышечного блока в процессе бурения. Комплект механизмов включает колесные (балансирные тележки, ходовые колеса и ро- лики) и гидравлические (гидроцилиндры для перемещения эшелона блоков, гидродомкраты для выравнивания вышечного блока) устройства, а также гидравлическую систему для работы гидроцилиндров и гидродомкратов. Гидравлический привод имеет следующие характеристики: объем рабочей жидкости в системе - 0,48-0,5 м3, путь перемещения эшелона блоков за один ход гидроцилиндров - 1500

мм, максимальная высота выравнива-ния - 300 мм. Производительность гидравлического агрегата составляет 17 дм3/мин, рабочее давление - 16 МПа, мощность электродвигателя - 7,5 кВт, мощность нагревателя масла - 0,5 кВт. Система оборудована специальным заправочным насосом производительностью 26 дм3/мин с рабочим давлением 2,5 МПа. При бурении колесные устройства вышечного блока разгружены, при этом блок опирается на специальные опорные узлы с винтовыми опорами. В комплект поставки входят все узлы и устройства, обеспечивающие функционирование механизмов для перемещения и выравнивания.

Система перемещения и выравнивания блоков установок кустового бурения проста и надежна, что подтверждается многолетней эксплуатацией БУ в различных климатических условиях, в том числе в районах Крайнего Севера.

В табл. 1.23 приведены параметры колесных устройств, на рис. 1.44 - их конструкция. В табл. 1.24 даны параметры гидравлических устройств.

Параметры колесных устройств

Таблица 1.23

Таблица 1.24

Параметры гидравлических устройств

Показатели

Развиваемая нагрузка, кН

Толкающее усилие, кН

Тянущее усилие, кН

Рабочий ход, мм

Диаметр поршня, мм

Диаметр штока, мм

Рабочее давление жидкости, МПа

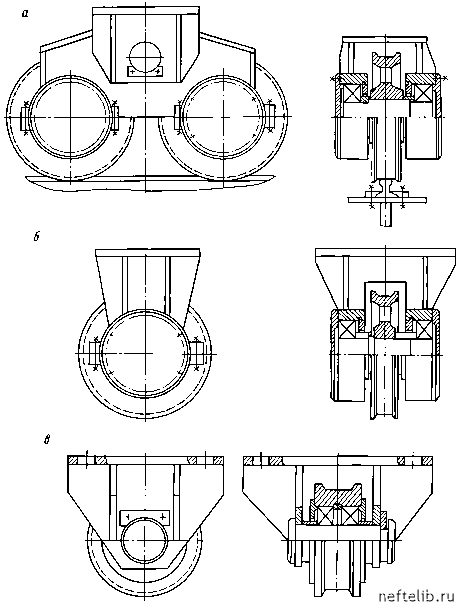

Рис. 1.44. Колесные устройства:

а - тележка балансирная 710; б - колесо ходовое 710; в - ролик ходовой 300

1.1.8. МОНТАЖ И ТРАНСПОРТИРОВАНИЕ БУРОВЫХ УСТАНОВОК

Буровые установки производства ОАО "Уралмащ" транспортируют разными способами (табл. 1.25, 1.26).

В табл. 1.27-1.37 приведены массогабаритные параметры буровых установок.
