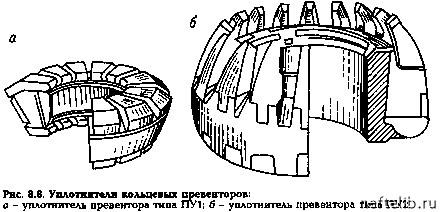

8.3. ВРАЩАЮЩИЕСЯ ПРЕВЕНТОРЫ

Вращающиеся превенторы (ПВ) предназначены для автоматической герметизации устья скважины вокруг любой части бурильной колонны, в том числе ведущих, утяжеленных, насосно-компрессорных, а также замковых соединений бурильных труб, при ее вращении, расхаживании, наращивании и выполнении спуско-подъемных операций. Устанавливают ПВ над блоком превенторов вместо разъемного желоба для отвода бурового раствора к блоку очистки циркуляционной системы буровой установки.

ПВ применяют при бурении с промывкой аэрированным буровым раствором, с продувкой газообразными агентами, с обратной промывкой, с регулированием дифференциального давления в системе "скважина-пласт", а также при вскрытии продуктивных пластов на "равновесии" и "с депрессией" в климатических условиях широкого диапазона зон по ГОСТ 15150-69.

Превенторы ПВ под названием "роторный герметизатор" выпускаются на опытном производстве ЦКБ "Титан" в г. Волгограде.

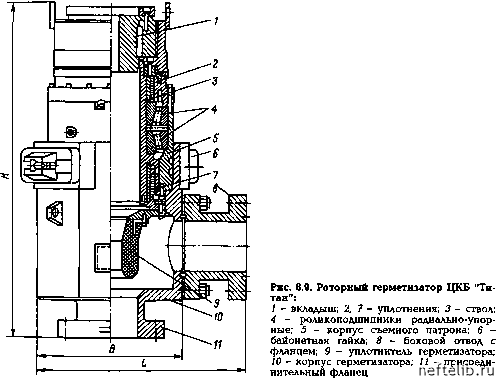

Основные технические характеристики роторных герметизаторов приведены в табл. 8.8, а общий вид - на рис. 8.9.

Таблица 8.8

Технические характеристики роторных герметизаторов

Основные теxнические xарактеристики ПВ конструкции СевКавНИ-ПИгаза и Воронежского меxанического завода приведены в табл. 8.9, а общий вид - на рис. 8.10.

Основные узлы и детали ПВ - корпус, съемный патрон с металлорези-новым уплотнителем и узлом из подшипников, зажимы для рабочей трубы

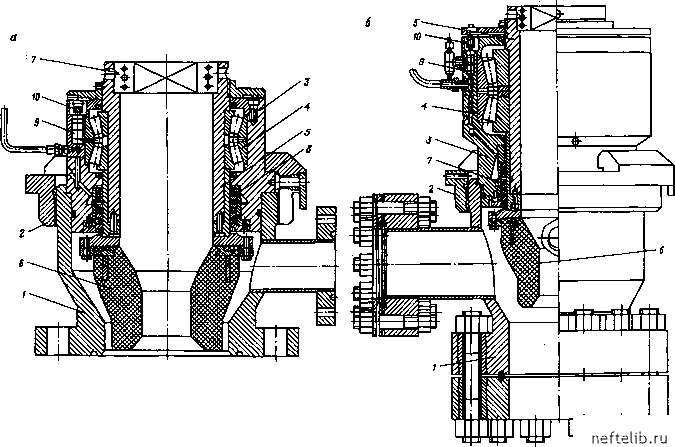

Рис. 8.10. Вращающиеся превенторы СевКавНИПИгаза и Воронежского МЗ:

а - типов ПВ1-С-(280, 350, 425)х?; б - типа ПВ6-С-280х 14; I - корпус; 2 - гайка байонетная; 3 - корпус патрона; 4 - узел подшипников; 5 - ствол вращающийся; 6 - элемент уплотнительный; 7 - вкладыш ведущей трубы; 8 - узел шевронного уплотнения; 9 - насос; 10 - привод насоса
