ПОРШНЕВЫЕ И ПЛУНЖЕРНЫЕ НАСОСЫ ВЫСОКОГО ДАВЛЕНИЯ

Насосы поршневые НЦ320 (9Т) и НПЦ32 - двустороннего действия, предназначены для нагнетания жидких сред (глинистых, цементных, солевых растворов) при промывочно-продавочных работах и цементировании нефтяных и газовых скважин в процессе их бурения и капитального ремонта.

Насосы трехплунжерные 14Т, 14Т1 и 14Т2 предназначены для нагнетания различных неагрессивных жидких сред при цементировании, гидравлическом разрыве пластов, опрессовочных работах, гидропескоструйной перфорации, промывке песчаных пробок и других работах, проводимых в нефтяных и газовых скважинах.

Насосы 14Т1 оборудованы навесным одноступенчатым редуктором с передаточным отношением 4,05, насосы 14Т2 - навесным двухступенчатым редуктором с передаточным отношением 14,56.

Насосы 14Т и его указанные модификации снабжены системой индивидуальной смазки плунжеров и имеют клапаны повышенной износостойкости.

Насосы трехплунжерные 3НП180, 3НП32-50 предназначены для подачи и нагнетания неагрессивных жидких сред (цементных, глинистых, солевых и других растворов, воды с включением твердых частиц) и входят в состав насосных установок при бурении и ремонте нефтяных и газовых скважин, кустовых насосных станций для поддержания пластового давления при добыче нефти.

Насосы плунжерные Н-200К и НП-200 (рис. 5.1) предназначены для нагнетания различных агрессивных и неагрессивных жидких сред при цементировании, гидравлическом разрыве пластов, гидропескоструйной перфорации, промывке песчаных пробок, солянокислотной обработке призабойных зон скважин, освоении и других работах, проводимых в нефтяных и газовых скважинах.

Насосы НП-200 снабжены системой комбинированной смазки:

принудительной шестеренным насосом для плунжеров насосов;

принудительной шестеренным насосом и разбрызгиванием из масляной ванны станины для приводной части насоса и навесного редуктора.

Насос трехплунжерный СИН 32НМ предназначен для нагнетания различных агрессивных и неагрессивных жидких сред при цементировании, гидропескоструйной перфорации, промывке песчаных пробок, солянокислот-

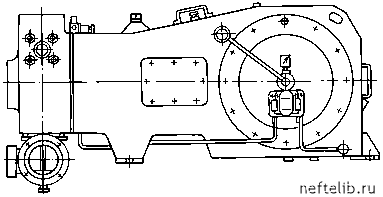

Рис. 5.1. Плунжерный насос НП-200

НОЙ обработке призабойных зон скважин, освоении и других работах, проводимых в нефтяных и газовых скважинах.

Насос трехплунжерный СИН 31НМ предназначен для нагнетания различных неагрессивных жидких сред при гидравлическом разрыве пластов в нефтяных скважинах.

Насосы трехплунжерные НПТ 250/70, НПТ 250/40 и НПТ 650/150 (рис. 5.2) предназначены для нагнетания различных неагрессивных жидких сред при цементировании, гидравлическом разрыве пластов, промывочно-про-давочных работах, проводимых в нефтяных и газовых скважинах в процессе их бурения и капитального ремонта.

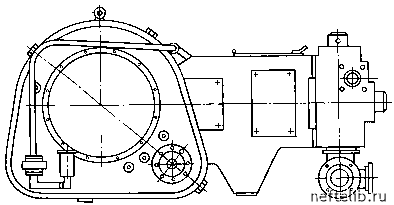

Рис. 5.2. Трехплунжерный насос НПТ 250/70 (Н5, Н6, Н7, Н8)

Основная особенность насосов - быстроходность работы их плунжерной пары, достигающая 300 двойных ходов в минуту и более.

Насосы имеют бортовые навесные редукторы, обеспечивающие компактную компоновку кривошипно-шатунного механизма приводной части с мини-

мальными межцентровыми расстояниями плунжеров. При необходимости редуктор может быть установлен с правой или левой стороны насосов этого типа. Насосы класса НПТ 650/105 впервые изготовлены в России.

В табл. 5.1 приведены технические характеристики поршневых и плунжерных насосов высокого давления.

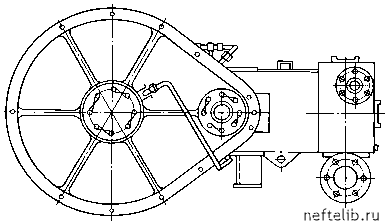

Рис. 5.3. Трехплунжерный насос НПТ 650/105 (Н30)
