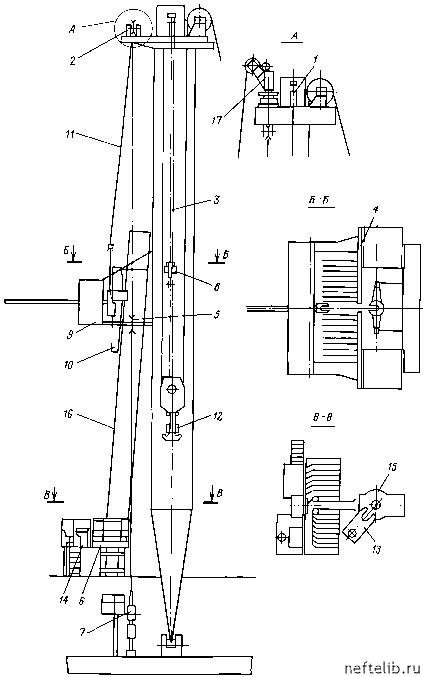

Рис. 1.41. Схема расположения механизмов АСП на буровой

1.1.6. БУРОВЫЕ ВЫШКИ

Мачтовые буровые выщки для буровых установок завода «Уралмащ» изготовляются следующих типов: А-образные (ВМ), П-образные (ВМП) и четы-рехопорные (ВУ).

А-образные выщки применяются в буровых установках классов 3200/200 и 5000/320, П-образные - в буровых установках класса 5000/320.

Четырехопорные мачтовые выщки используются в буровых установках классов 6500/400 и 8000/500. Обладая жесткостью бащенных, выщки этого типа сохранили монтажные качества мачтовых выщек. Оригинальная схема подъема предусматривает использование в качестве устройства для подъема выщки буровой площадки. Выщки такого типа обеспечивают одновременное размещение двух комплектов свечей: для работы с механизированной их расстановкой с одной стороны и для работы с ручной расстанов- кой - с другой.

Подъем и опускание выщек осуществляются буровой лебедкой с помощью специальных устройств.

Внутри одной ноги выщки имеются лестницы тоннельного типа до под-кронблочной площадки, внутри второй ноги - лестницы марщевого типа с переходными площадками (до платформы верхнего рабочего).

В табл. 1.21 и 1.22 приведены основные параметры выщек, на рис. 1.421.43 - их конструкции.

Таблица 1.21

Параметры мачтовых вышек

Продолжение табл. 1.21

Показатели

Расстояние между ногами, м База нижняя (расстояние между осями опорных шарниров), м Длина свечи, м Диаметр и толщина трубы, мм

Профиль уголка Соединение секций между собой

Длина секций, м Габариты сечения ноги, м Размеры, мм:

Н1 Н2

Н3 Н4

А1 В

Масса, кг:

секции (максимальная)

вышки Система подъема вышки

приспособления

Таблица 1.22

Параметры четырехопорных мачтовых вышек

Показатели

Допускаемая нагрузка на крюке, кН

Рабочая высота (расстояние от ротора до подкронблочной

рамы), м

Нагрузка на крюке при испытании, кН Расстояние между ногами, м Длина свечи, м

Применяемый профиль уголка:

верхней части

нижней части Число секций

Соединение секций между собой Длина секций, м Размеры сечения ног вышки, мм Размеры, мм:

Н1 Н2 Н3 Н4

Н5 Н6

Масса, кг:

секции (максимальная)

вышки Система подъема вышки

ВУ-45x400А, ВУ-45x450

4 000/4 500 45

4 800/5 400 11x8 25-27

250x250x16 160x160x14 12

ВУ-45x500

5 000

6 000 11x8 25-27

250x250x16 160x160x14 12

Фланцевое на болтах

12 865-9 925 1840x2340

44 800 8 200 8 300

5 000 20 000

I 600 4 136 8 000

II 000

6 400 63 000

12 865-9 925 1840x2340

44 800 10 200

10 300

5 000 20 000 1 900 4 950 8 000

11 000

6 400 63 000

Буровой лебедкой с помощью полиспаста
