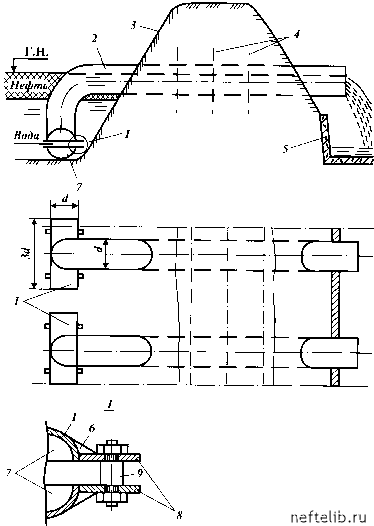

Рис. 4.3. Запруда для улавливания нефти на водотоке: 1 - оголовок; 2 - труба; 3 - насыпь; 4 - стальные приварные пластины; 5 - бетонированный лоток; 6 - ребра жесткости; 7 - заглушка; 8 - монтажные лапы; 9 - шпилька

случае с таким расчетом, чтобы к подходу нефтяного потока были закончены работы по сооружению заграждений.

По прибытии на место аварии старший патрульный груп-

пы (руководитель работ или руководитель РУМН) докладывает диспетчеру о ситуации и принимает срочные меры по обеспечению безопасности населения, объектов народного хозяйства, транспортных средств. С этой целью необходимо:

ограничить растекание нефти (продукта) на местности;

остановить движение транспортных средств на участках шоссе, железных дорог или рек, находящихся в опасной близости к разлившейся нефти (продукту);

оповестить (при необходимости) население близлежащих поселков об опасности и мерах предосторожности (вплоть до эвакуации).

Диспетчер ПОМН (РУМН) через местные органы власти (чрезвычайная комиссия, штабы ГО и т.п.) предупреждает население и владельцев объектов народного хозяйства о возможной угрозе попадания перекачиваемого продукта в населенные пункты и на объекты народного хозяйства согласно заранее разработанной системе оповещения.

В зависимости от характера аварии и местных условий для сбора разлитого и освобожденного из трубопровода продукта могут быть использованы следующие сооружения и емкости:

резервуарные парки нефтеперекачивающих станций;

неповрежденные учатки аварийного трубопровода или параллельно проложенные трубопроводы;

земляные амбары, котлованы, обвалования или ямы-накопители;

емкости существующих защитных противопожарных сооружений или естественные складки местности;

система заранее подготовленных (например, мелиоративных) каналов, траншей;

мягкие резинотканевые резервуары или другие емкости.

Объемы используемых емкостей должны обеспечивать прием разлитого и откачиваемого (или сливаемого самотеком) из аварийного участка трубопровода продукта.

Задержанный продукт должет быть собран, закачан в трубопровод или вывезен на ближайшую НПС.

Земляные работы по ликвидации аварии на трубопроводе включают:

устройство земляного амбара, сооружение запруд или обвалований для сбора и улавливания разлитого продукта, траншей для отвода перекачиваемого продукта;

подготовку площадки для производства АВР, вспомогательных площадок, устройство проездов, переездов и т.п.;

создание ремонтного котлована и его засыпку.

Для того, чтобы предотвратить возгорание поступающих из трубопровода перекачиваемого продукта и газов, а также не допустить загазованности места производства АВР, необходимо надежно герметизировать внутреннюю полость трубопровода - изолировать ее специальными средствами от внешней среды на весь период производства сварочно-монтажных работ.

Герметизация производится с помощью тампонов или механических перекрывающих устройств. В качестве материала для создания тампонов могут применяться глина, необожженный кирпич и быстросхватывающиеся композиционные материалы.

В зависимости от принятой технологии АВР используются два метода герметизации: с открытого торца;

через специальные "окна" или патрубки с задвижками.

В тех случаях, когда вырезка дефектного участка возможна с помощью УКЗ, труборезов типа "Файн", "МР" и т.д., т.е. возможно создание открытых торцов до перекрытия внутренней полости трубопровода, целесообразно применение метода герметизации с открытого торца.

После вырезки дефектного участка и опорожнения от продукта с торца трубопровода устанавливают механический тампон-герметизатор либо создают тампоны из композиционных материалов.

Вслед за перекрытием внутренней полости нефтепровода приступают к сварочно-монтажным работам. До начала этих работ по исполнительной документации должны быть определены толщина стенки и материал поврежденного участка трубопровода, которые уточняются на месте производства

АВР.

Контроль качества сварочно-монтажных работ при ремонте трубопровода организуется ответственным руководителем работ и выполняется:

пооперационным контролем, осуществляемым в процессе сборки и сварки стыков;

визуальным осмотром и обмером геометрических параметров сварных швов;

проверкой сплошности наплавленного металла неразру-шающими методами контроля.

Для противокоррозионной защиты отремонтированного участка трубопровода должна применяться усиленная изоляция. Изоляция должна наноситься на очищенную
