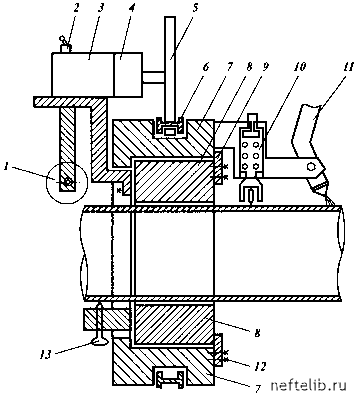

Рис. 7.33. Станок для полуавтоматической резки труб: 1 - ролик; 2 - переключатель; 3 - электродвигатель; 4 - редуктор; 5 - звездочка; 6 - цепь велосипедная; 7 - внешнее кольцо; 8 - внутреннее кольцо; 9 - направляющая; 10 - копир; 11 - горелка; 12 - винт; 13 - упорный болт

печивающие различную скорость передвижения газовой горелки.

Приспособление (рис. 7.34) предназначено для снятия фасок на торцах труб газовым резаком при подготовке их под сварку.

Фаскорез состоит из корпуса 3, который надевается на трубу 5 и фиксируется шестью болтами 4. На последних вы -полнена проточка с миллиметровой шкалой для точной установки корпуса фаскореза относительно тр уб ы. На корпусе приварены два кольца, между ними установлено повор отное кольцо, к которому кронштейном крепится газовый резак 2.

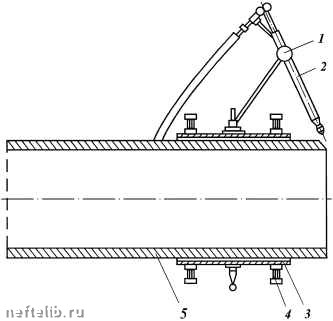

Рис. 7.34. Приспособление для снятия фасок:

1 - винт; 2 - газовый резак; 3 - корпус; 4 - болт; 5 - труба

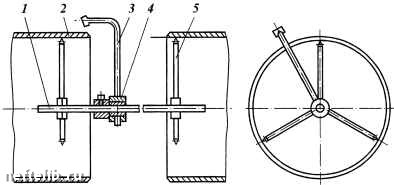

Рис. 7.35. Приспособление для резки под фаску:

1 - вал полый; 2 - трубопровод; 3 - резак; 4 - кронштейн; 5 - стойка

Газовый резак фиксируется в колодке кронштейна винтом 1 под заданным углом по отношению к трубе. К кронштейну крепится штурвал, служащий для поворота резака.

Приспособление (рис. 7.35) предназначено для резки торцов труб под фаску при врезке катушек в магистральные трубопроводы.

Приспособление для резки под фаску состоит из полого вала 1 , который с помощью винтовых стоек 5 устанавливается на оси трубопровода 2 в месте врезки катушки. К подвижному кронштейну 4, установленному на валу, прикрепляется резак 3, которым и производится резка фасок. При этом обеспечивается параллельность резов.

Электрический труборез ИЭ-6302 предназначен для резки стальных труб и снятия фасок. Резка осуществляется с помощью абразивных кругов на тканевой основе способом обкатки трубореза вокруг обрабатываемой трубы. Базовой машиной для трубореза служит угловая электрическая шлифовальная машина ИЭ-2102А или ВСБА-1400 (производство Болгарии).

В комплект входят электрический труборез ИЭ-6302, угловая электрическая шлифовальная машина ИЭ-2102А или ВСБА-1400, тележка ИЭ-6302-0200 и цепь длиной 4 м.

Техническая характеристика ИЭ-6302

Модель базовой машины.......................................... ИЭ-2102А ВСБА-1400

Тип двигателя базовой машины........................... АП-43А КНД

Диаметр обрабатываемых труб, мм...................... 150-1200 150-1200

Диаметр шлифовального круга, мм..................... 230 230

Частота вращения шпинделя под нагрузкой,

об/мин.................................................................................. 6800 6500

Напряжение, В................................................................ 36 220

Частота тока, Гц.............................................................. 200 50

Потребляемая мощность, Вт.................................... 2020 2000

Режим работы.................................................................. Продолжительный

Габаритные размеры, мм:

длина.......................................................................... 330

ширина...................................................................... 305

высота........................................................................ 375

Масса, кг............................................................................. 18,5

Электрические шлифовальные угловые машинки ИЭ-21 02А и ИЭ-02103А (рис. 7.36) предназначены для обработки корней сварных швов и зачистки сварных швов при замене дефектных участков трубопроводов.

Электродвигатель питается от переносного преобразователя частоты тока или от специальной сети трехфазного переменного тока.

Технические характеристики ИЭ-2103А, ИЭ-2102А

Модель................................................................................. ИЭ-2103А ИЭ-2102А

Диаметр шлифовального круга, мм..................... 175 225
