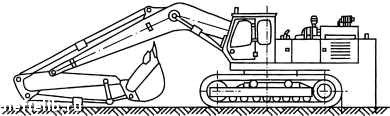

Главная Переработка нефти и газа Рис. 7.11. Экскаватор "Като" Экскаватор оснащен следующим сменным рабочим оборудованием: ковшом обратной лопаты, однозубным рыхлителем, грейфером, шнековым буром. Техническая характеристика экскаватора "Като" Вместимость ковша обратной лопаты, м3 1,5; 1,2; 0,8 Мощность двигателя, л.с................................. 200 Тип ходового устройства................................... Гусеничны й Ширина гусеничной ленты, мм.................... 550 и 770 Скорость передвижения, км/ч...................... 2,4 Максимальная продолжительность цикла для обратной лопаты, с....................................... 24 Максимальный угол наклона места установки экскаватора при копании, град..... 10 Максимальный угол наклона площадки при поперечном передвижении, град...... 1 0 Максимально преодолеваемый подъем, град................................................................................. 30 Максимальная глубина воды, по которой экскаватор может передвигаться, м........... 1,4 Габаритные размеры: мм: длина........................................................................ 12 100 шир ина.................................................................... 3150 (при ширине гусеничной ленты 550 мм) в ысота ...................................................................... 3500 Дорожный просвет, мм ..............................3......... 51 0 Масса с ковшом вместимостью 1,5 м3, кг: при ширине гусеничной ленты 550 мм 41 000 при ширине гусеничной ленты 770 мм 42 600 Удельное давление на грунт, кПа: при ширине гусеничной ленты 550 мм 92,0 при ширине гусеничной ленты 770 мм 68,0 Для выполнения работ по срезанию и перемещению грунта, разработки котлованов и планировочных работ используется бульдозер "Катерпиллер". Бульдозер выпускается нескольких модификаций.  Рис. 7. 1 2. Бульдозер ДЗ-1 8 Техническая "Каерпиллер " Модификация Размеры отвала, мм: характеристика высота................................................................ Максимальный подъем отвала над землей, мм. Угол подъема, град. Масса, т: с отвалом....... Размеры бульдозера, мм:

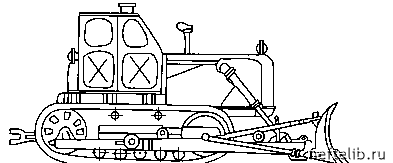

Универсальный бульдозер ДЗ-18 (Д-493А) (рис. 7.12) на гусеничном ходу с неповоротным отвалом на базе трактора Т-100 МЗГП предназначен для разравнивания и планировки ремонтных и других площадок, сооружения нефтесборных котлованов и обвалований, возведения насыпей, преграждающих путь разлитой нефти. Подъем и опускание отвала осуществляется при помощи универсальной тракторной гидросистемы. Техническая характеристика бульдозера Размеры отвала, мм: длина............................................................................................. 3940 высота ........................................................................................... 1 000 Наибольший подъем отвала, мм......................................... 1 050 Наибольшее заглубление отвала, мм.............................. 350 Тип двигателя............................................................................... Дизель Т-100ГП Мощность двигателя, л.с........................................................ 108 Скорость перемещения, км/ч: транспортная............................................................................. 6,4-10,1 при резании и перемещении грунта.......................... 2,4 Удельное давление на грунт, кПа.................3................... 60,0 Объем грунта, перемещаемого отвалом, м3.................. 3,3 Габаритные размеры, мм: длина............................................................................................. 5500 ширина......................................................................................... 3940 высота........................................................................................... 3059 Масса, кг.......................................................................................... 13 900 Бульдозер ДЗ-42 (Д-606) на гусеничном ходу с неповоротным отвалом на базе трактора Т-75-С2 предназначен для разравнивания и планировки ремонтных и других площадок, сооружения нефтесборных котлованов обвалований, возведения насыпей, преграждающих путь разлитой нефти. Гидравлический привод отвала, установленный на базовом тракторе, включает гидроциклоны двустороннего действия и гибкие шланги. Применение двух гидроцилиндров двустороннего действия значительно повышает эксплуатационные качества бульдозера. Техническая характеристика бульдозера ДЗ-42 Размеры отвала, мм: ширина......................................................................................................... 2520 высота........................................................................................................... 950 Наибольший подъем отвала, мм......................................................... 600 Наибольшее заглубление отвала, мм.............................................. 200 Скорость перемещения, км/ч: транспортная............................................................................................. 7,1 - 10,8 при резании и перемещении грунта.......................................... 5,1 Объем грунта, перемещаемого отвалом, м3.................................. 1 ,5 Габаритные размеры, мм: длина............................................................................................................. 4880 ширина......................................................................................................... 2520 высота........................................................................................................... 2539 Масса, кг.......................................................................................................... 6925 Бульдозер ДЗ-53С (Д-686, Д-686С) на базе трактора Т-100М с канатным управлением и неповоротным отвалом предназначен для разравнивания и планировки ремонтных и других площадок, сооружения нефтесборных котлованов и обвалований, возведения насыпей, преграждающих путь разлитой нефти. Толкающая рама бульдозера состоит из двух продольных балок, которые одной стороной присоединяются с помощью пальцев и раскосов к отвалу, а другой стороной (проушинами) - к упряжным шарнирам тележки ходовой части трактора. К середине отвала, с задней его стороны, крепится 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 [ 59 ] 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 |
||||||||||||||||||||||||||
 |
 |
