стоит из верхнего 5 и нижнего 1 полуколец. Верхнее полукольцо имеет риску 7. Полукольца соединены между собой накладками 2 на болтах. На верхних полукольцах закреплены по три шаровых пальца 8. На шаровых пальцах при помощи стяжных винтов 9 закреплены скобы 10 со вставленными в них втулками 11, имеющими стопорные винты 12.

К верхнему полукольцу приварены две, а к нижнему полукольцу - одна резьбовая бобышка 4 с установочными винтами 3. Кольца соединены между собой штангами 6, которые вставляются во втулки 11.

Разметку катушки при замене дефектного участка трубопровода производят следующим образом. На участок трубы, подлежащий замене, накладывают верхние полукольца со штангами. Под трубу заводят нижние полукольца и соединяют с верхними. Кольца вдоль штанг раздвигают на необходимое (в зависимости от дефекта трубы) расстояние. Каждое кольцо устанавливают таким образом, чтобы плоскости колец на трубе составляли между собой угол 8 - 9 град. Винтами фиксируют заданное положение колец относительно трубы. Чертилкой вдоль внешних сторон колец наносят линию реза. Против риски на верхнем кольце ставят на трубе метку.

Далее нижние полукольца отсоединяют от верхних, а верхние полукольца с закрепленными на них штангами переносят на новый участок трубы. Там нижние полукольца присоединяют к верхним. Чертилкой вдоль внешних сторон колец наносят линию реза и ставят риски.

Приспособление снимают с трубы. По разметке вырезают дефектный участок трубопровода и катушку. Новую катушку вставляют на место вырезанной так, чтобы совпали метки на катушке и на концах трубы.

Техническая характеристика приспособления для разметки катушек

Длина размечаемой "катушки", мм........................... 3,5

Диаметр размечаемых труб, мм.................................... 529; 720; 820; 1020

Габаритные размеры, мм, для труб диаметром:

529........................................................................................ 940 X 780 х 3500

720........................................................................................ 1140 X 980 х 3500

820........................................................................................ 1250 X 1500 х 3500

1020..................................................................................... 1020 X 1500 X 3500

Масса приспособления, кг, для труб диаметром:

529........................................................................................ 32

720........................................................................................ 34,6

820........................................................................................ 40,5

1020..................................................................................... 56,4

Устройство (рис. 7.30) предназначено для разметки линий 206

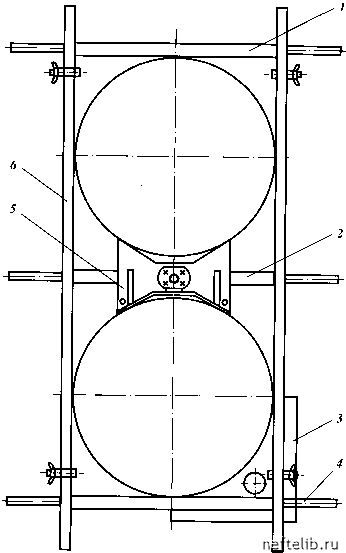

Рис. 7.30. Устройство для разметки линий реза:

1, 2, 4 - поперечины; 3 - шаблон; 5 - опора; 6 - штанга

реза на концах вставок (обрезков труб, запорной арматуры, обратных клапанов, тройников) при монтажных и ремонтных работах на трубопроводах.

Устройство состоит из четырех штанг 6, поперечин 1, 2, 4, двух опор 5, шаблона 3. В месте разрыва на концы труб устанавливаются опоры. На опоры укладывают катушку (вставку), которая должна быть больше длины разрыва. При укладке катушка должна перекрывать трубу с обоих концов. Через отверстия в штангах поперечины отсоединяются от штанг. С помощью фиксаторов поперечины 1, 4 фиксируются в штангах 6. При сборке штанг и поперечин получается плоскость - рама, пересекающая одновременно трубу и катушку. Плоскость-рама собирается на обоих концах. Шарнирный узел позволяет занять плоскости-раме необходимое положение относительно трубы и катушки во избежание косого стыка. После установки и выверки с помощью шаблона 3 мелом наносится линия реза по катушке и трубе по обе стороны. Для реза катушки и трубы под кромку по мелу необходимо (при проведении линии реза на трубе) увеличить толщину шаблона с учетом величины зазора между катушкой и трубой.

Техническая характеристика устройства для разметки линии реза

Длина вставки, размечаемой при помощи устройства, мм.............................................................................. От 250 до размера

плети

Диаметр вставки, мм.......................................................... 279-1220

Габаритные размеры устройства на диаметр

вставки 820- 1229 мм, мм:

длина................................................................................ 1350

высота.............................................................................. 2660

Масса устройства на диаметр вставки 820-

1220 мм, кг................................................................................ 17

Пневматический труборез "Файн-600" (рис. 7.31) предназначен для вырезки поврежденных участков трубопроводов.

Труборез может быть использован как для разделительной резки, так и для резки под фаску.

Труборез состоит из двигателя и редуктора 4, который приводит в движение рабочий диск фрезы 5 и тележку, оснащенную зубчатыми колесами и роликовой цепью 8. Труборез устанавливается четхрьмя колесами на обрезаемую трубу 1 и фиксируется на ней роликовой цепью. После включения двигателя полотно фрезы путем вращения вручную рукоятки 7 вертикальной подачи прижимается к трубе до тех пор, пока стенка трубы не будет перерезана. Затем при помощи ручки включения хода приводятся в движение зубчатхе ведущие колеса, которые тянут по окружности тележку.

Таким образом фреза продвигается вокруг трубы и производит самостоятельную резку.
