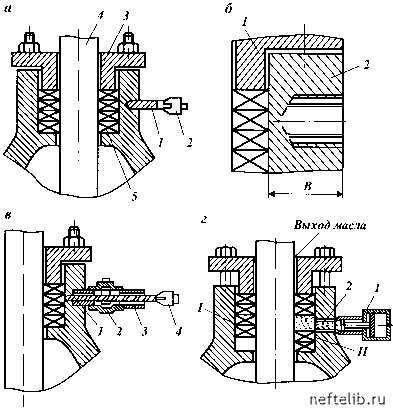

Рис. 4.20. Набивка сальника под давлением:

а - засверливание: 1 - сверло; 2 - дрель; 3 - грундбукса; 4 - шток; 5 - сальниковая набивка; б - нарезка резьбы: 1 - грундбукса; 2 - стенка камеры; в - монтаж устройства и досверливание: 1 - сверло; 2 - кран; 3 - камера управления; 4 - дрель; г - нагнетание набивки: 1 - нагнетатель; 2 - спрессованная стружка

Нагнетание наполнителя в сальниковую камеру производится гидротрансформатором (нагнетателем), который приводится в действие с помощью ручного насоса, соединяемого шлангом высокого давления с цилиндром низкого давления нагнетателя. Этот цилиндр и манжеты могут быть взяты от главного цилиндра экскавато ра ЭО-2621 .

аАа О? А

ё ё QeGU NO? ? б 1 16 Аё la ё Q а АЕа ё leAa и? б i

?Oi lOe ёё дё Ne g

5.1. lOi ? ё a ё Еа й аАа О? б ё ё eEU NO? ? ё Её 16 Аё la А ? Oi lOe ёё gёNA

Ремонт поврежденного участка трубопровода путем его замены производят при обнаружении (наличии):

трещины длиной 50 мм и более в сварном шве или основном металле трубы;

разрыва кольцевого (монтажного) шва;

разрыва продольного (заводского) шва и металла трубы;

вмятины глубиной, превышающей 3,5 % диаметра трубы;

царапины глубиной более 30 % толщины стенки и длиной 50 мм и более.

В зависимости от принятой технологии ведения работ замена участка трубы может осуществляться: с остановкой перекачки нефти по трубопроводу на весь период восстановительных работ, при этом аварийный участок может полностью или частично освобождаться от нефти;

с прокладкой обводной (байпасной) линии, требующей остановки перекачки лишь на период ее монтажа и подсоединения.

Технология замены поврежденного участка с остановкой перекачки широко применяется при ремонте отечественных нефтепроводов. По этой технологии после остановки перекачки обнаруженный аварийный участок перекрывают от остальной трассы двумя линейными задвижками. При авариях на нефтепроводах с системой телемеханизации происходит автоматическое отключение насосных агрегатов и локализация поврежденного участка линейными задвижками.

По прибытии бригады на место аварии в первую очередь принимаются меры по ограничению зоны растекания нефти, исключающие попадание ее в опасные в пожарном отношении места и водоемы, а также по обеспечению нормальной жизнедеятельности населения. Устанавливается связь с де-

Рис. 5.1. Технология замены поврежденного участка нефтепровода без прокладки обводной линии:

t - обнаружение места аварии; • - вскрытие места аварии и откачка нефти; , - вырезка и удаление поврежденного участка; „ - перекрытие полости трубопровода тампоном из карбамидной композиции; %о - подгонка и вварка новой катушки, пуск нефтепровода; А - засыпка трубы; 1 - прибор для обнаружения места аварии; 2 - нефтепровод; 3 - место разрыва трубы; 4 - вырезанная катушка; 5 - передвижная установка для заливки карбамидной композиции; 6 - подающий шланг; 7 - тампон; 8 - вваренная катушка; 9 - земляной валик

журным диспетчером, ведется подготовка к вскрытию участка нефтепровода и разработке земляной емкости для сбора вытекающего нефтепродукта. Порядок организации работ для случая замены поврежденного участка нефтепровода без прокладки обводной линии (рис. 5.1) следующий: определяют место аварии;

вскрывают участок с одновременной откачкой вытекающей нефти;

вырезают безогневым методом окна в трубопроводе и производят откачку нефти из трубы;

перекрывают внутреннюю полость трубопровода и вырезают дефектный участок;

размечают новую катушку;

производят центровку и вварку новой катушки;
