Запас хода по топливу, км.... Габаритные размеры, мм:

Масса (укомплектованной машины), кг.................................

Для транспортировки материалов, приспособлений, механизмов, а также буксировки передвижных электростанций, электросварочных агрегатов, компрессоров может быть использован грузовой автомобиль ГАЗ-66.

Кузов автомобиля - деревянная платформа с откидными бортами, кабина металлическая откидывающаяся, двухместная. Повышенная проходимость достигается благодаря применению колес с распорными кольцами, допускающими езду с приспущенными шинами. Введен гидроусилитель руля и гидровакуумный усилитель

Техническая характеристика автомобиля ГАЗ-66

Грузоподъемность, кг........................................................................................ 2000

Наибольший вес буксируемого прицепа, кг....................................... 2000

Собственная масса в снаряженном состоянии, кг....................... 3440

Полная масса с нагрузкой, кг..................................................................... 5770

Радиус поворота, м............................................................................................. 9,5

Максимальная скорость, км/ч.................................................................... 95

Габаритные размеры, мм:

длина..................................................................................................................... 5655

ширина................................................................................................................. 2342

высота................................................................................................................... 2440

База, мм..................................................................................................................... 3700

Колея, мм................................................................................................................. 1650

Расход топлива, л/1 00 км................................................................................ 24

Успешно используются автомобили высокой проходимости ЗиА-4972 на шасси и с кузовом-фургоном КЦ-4972, ЗиЛ-131, ЗиА-157К и шнекороторный вездеход ЗиЛ. Эти автомобили могут быть использованы для перевозки пассажиров и снаряжения по абсолютному бездорожью, лесисто-болотистой местности и снежной целине.

Шнекороторный вездеход ЗиЛ обеспечивает движение по воде, всем видам топких болот и снежной целине.

Краткая техническая характеристика автомобиля ЗиЛ-4972

Колесная формула........................................................ 6х6

Грузоподъемность шасси, кг................................... 4500

Снаряженная масса шасси, кг............................. 7500

Полная масса, кг............................................................ 12 000

Количество мест в кабине....................................... 3

Габариты, мм:

длина..............

ширина..........

высота............

..................................... 9400

..................................... 2550

..................................... 3200

Колея, мм............................................................................ 2000

Дорожный просвет, мм...............................................

Максимальная скорость, км/ч...............................

База, мм................................................................................

Радиус поворота, м........................................................

Наибольшый угол подъема, преодолеваемый

автомобилем с полной нагрузкой, град............

Ширина преодолеваемого грунтового рва, мм

Двигатель (тип)................................................................

Мощность двигателя, л.с...........................................

Запас хода.................................

Подвеска (тип)........................

Рулевое управление (тип)

Электрооборудование.................................................

580 80

2400x2

2000

ЗиЛ-645 (дизель)

Независимая всех

лес, торсионная С гид роусилителями, управляемые передние и задние колеса Комбинированное 12 В и 24 В

Для перевозки людей и всевозможных грузов (сварочного агрегата, труб, материалов, газорезочного оборудования, сварочных принадлежностей, инструментов и т.д.), буксировки прицепов с оборудованием и приспособлениями предназначен автомобиль грузовой с бортовой платформой ЗиЛ-157К (рис. 7.1).

Кузов автомобиля - деревянная платформа с откидными бортами, кабина цельнометаллическая, трехместная. Боковые борта снабжены подставными решетчатыми бортами и откидными скамейками.

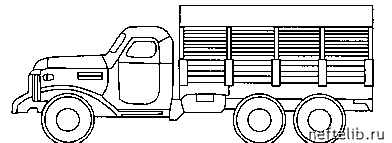

Рис. 7.1. Автомобиль ЗиЛ-157К

Техническая характеристика автомобиля ЗиЛ-157К

Грузоподъемность, кг........................................................................................ 4500

Наибольшая масса буксируемого прицепа, кг.................................. 3600

Собственная масса в снаряженном состоянии, кг....................... 5800

Полная масса с нагрузкой, кг..................................................................... 8450

Радиус поворота, м............................................................................................. 1 2

Максимальная скорость, км/ч.................................................................... 65

Габаритные размеры, мм:

длина..................................................................................................................... 6922

ширина................................................................................................................. 231 5

высота................................................................................................................... 291 5

Для транспортировки людей и всевозможных грузов (полевых магистральных трубопроводов, сварочного агрегата, ящиков с инструментами, средств освещения, знаков ограждения, газорезочного оборудования, электроинструмента, сварочных принадлежностей, спецодежды и т.д.), буксировки передвижных электростанций, электросварочных агрегатов, компрессоров и т.п. предназначен грузовой автомобиль с бортовой платформой ЗиА-131.

Кузов автомобиля - деревянная платформа с откидными бортами, кабина цельнометаллическая, трехместная. Боковые борта снабжены подставными решетчатыми бортами и откидными скамейками. Автомобиль обладает хорошей устойчивостью при поворотах, надежен при движении на больших скоростях. В кабине предусмотрены отопление и обдув ветрового стекла теплым воздухом.

Техническая характеристика автомобиля ЗиЛ-131

Грузоподъемность, кг...................................................................................... 5000

Собственная масса в снаряженном состоянии, кг..................... 6450

Полная масса с нагрузкой, кг................................................................... 10 185

Радиус поворота, м........................................................................................... 10,8

Максимальная скорость, км/ч.................................................................. 80

Габаритные размеры, мм:

длина................................................................................................................... 6900

ширина............................................................................................................... 2500

высота................................................................................................................. 2480

База, мм................................................................................................................... 3975

Колея переходных колес, мм..................................................................... 1820

Расход топлива, л/100 км............................................................................. 40

Для транспортировки горюче-смазочных материалов (в бочках), откачивающих и водопонижающих средств, водоотливного агрегата АВ-701 , насоса ЦНС, иглофильтровых установок АИУ, емкостей для воды и т.д. предназначен грузовой автомобиль с бортовой платформой "Урал-375Д". На прицепе можно буксировать 20-тонный трейлер с бульдозером, экскаватором или краном-трубоукладчиком и т.п.
