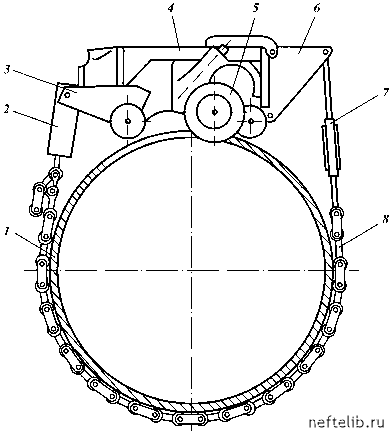

Рис. 7.31. Труборезная машина "Файн-600":

1 - труба; 2 - держатель цепи; 3, 6 - накладки; 4 - редуктор; 5 - фреза; 7 - стяжка; 8 - втулочно-роликовая цепь

Естественная вибрация всего приспособления обеспечивает достаточно хороший зацеп зубьев колес с поверхностью трубы, что создает не только необходимый нажим фрезы на стенку трубы, но и обеспечивает равномерное устойчивое движение фрезы вперед по окружности. Чтобы использовать более широкую фрезу, ставят удлиненный вал, дополнительно фиксируемый держателем. При необходимости можно снять держатель и фасовочную фрезу, затем, установив прокладочное кольцо, производить разделительную резку.

Техническая арактерстика трубореза "Файн-600"

Фреза диаметром Фасонная фреза

220 мм диаметром 160 мм

Рабочее давление, МПа................. 0,6 0,6

Расход воздуха (под нагрузкой),

м3.................................................................. 2,8 2,8

Частота вращения, об/мин:

двигателя....................................... 3000 3000

полотна фрезы............................ 30 30

Глубина реза, мм................................ 68 38

Подача, мм/мин.................................. 60 30

Масса, кг................................................. 69 76

Труборезная машинка "Мобиль" (рис. 7.32) предназначена для резки отдельных труб и трубопроводов диаметром от 150 до 1420 мм. С помощью машинки могут быть выполнены следующие операции:

обрезка труб толщиной стенки до 1 3 мм с одновременным снятием фаски под сварку;

обрезка труб толщиной стенки больше 1 3 мм с последующим снятием фаски под сварку;

Рис. 7.32. Труборезная машинка "Мобиль"

вырезка дефектного шва;

вырезка квадратного отверстия в трубе;

резание трубы в наклонной плоскости с одновременным снятием фаски.

Мягкое крепление машинки позволяет резать трубы с заводским швом без отклонения от направления резания при прохождении через шов. Машинка надежно режет даже при наличии больших сжимающих и изгибающих напряжений в трубопроводе, а также при овальности трубы.

Дистанционное управление дает возможность использовать машинку в котловане, заполненном водой или нефтью. Машинка имеет гидравлический привод: работает от маслонасо-са, приводимого в действие электромотором или двигателем внутреннего сгорания.

Техническая характерисшика шруборезной машинки "Мобиль"

Диаметр отрабатываемых труб, мм...................... 150- 1420

Максимальная глубина резания, мм................. 13

Скорость резания, мм/мин...................................... 50 - 90

Максимальное изменение положения фрезы в

боковом направлении, мм......................................... 30

Подача с передаточной шестерней, мм/мин 26 - 65; 30 - 60; 39 - 47 Габаритные размеры, мм:

ширина....................................................................... 640

высота при максимальном подъеме........... 400

Масса, кг............................................................................. 80

Расход, л/мин................................................................... 40

Давление, МПа................................................................ 10

Разработан станок для полуавтоматической резки труб (рис. 7.33). Станок имеет следующую конструкцию.

На трубу надевают внутреннее кольцо 8, к которому крепится электродвигатель 3 с редуктором 4. На внутреннее кольцо надевают внешнее кольцо 7 и закрепляют с помощью направляющих 9 винтами 12. В качестве внешнего кольца уложена велосипедная цепь 6, по которой перемещается звездочка 5, укрепленная на оси двигателя. На внешнее кольцо крепятся копир 10 и газовая горелка 11. Для передвижения станка вдоль трубы служит ролик 1 . Все устройство фиксируется на трубе с помощью четырех упорных болтов 13, размещенных по окружности внутреннего кольца. Копир, жестко связанный с газовой горелкой, обеспечивает постоянство расстояния головки горелки от поверхности трубы. Переключатель 2, установленный на двигателе, обеспечивает движение горелки при резке трубы в обе стороны.

В зависимости от диаметра и толщины трубы применяются кольца и звездочка соответствующего размера, обес-
