доемкой и малопроизводительной операцией, применяют и другие способы, принцип действия которых основан на введении внутрь трубопровода различных шаров, пробок, скребков и иных механических разделителей, используемых при замене участков нефтепроводов в плановом порядке.

Одним из таких способов перекрытия является установка резинового разделителя, выпускаемого американской фирмой International Pipeline Equpment. Перекрывающая пробка состоит из мягкого надувного цилиндра и металлической направляющей конструкции. В том месте, где должна быть установлена перекрывающая пробка, приваривают два патрубка с фланцами под углом 90 ° к оси трубопровода и к ним монтируют запорную арматуру высокого давления. Арматура служит для пропуска улавливающих штифтов специальной конструкции, позволяющих закачивать через них жидкость в полость пробки под высоким давлением. Пробка вводится в трубопровод в ближайшей камере пуска скребков и течением перекачивающей жидкости перемещается к улавливающим штифтам.

Конструкция направляющей головки пробки позволяет штифтам входить в контакт с пружинным клапаном, расположенным в ее металлической части. Жидкость насосами закачивается через штифты и пружинный клапан в надувную часть пробки, которая, расширяясь, герметично прижимается к стенкам трубопровода.

Этот способ герметизации заслуживает особого внимания при плановых ремонтных работах с заменой участка, так как отпадает необходимость сброса большого количества перекачиваемого нефтепродукта, находящегося между перекрытыми задвижками.

Американская фирма Regent Jack Mfg Co разработала способ и изготавливает оборудование для перекрытия сечения трубопровода путем обжатия (сплющивания) стенок трубы. Сплющивание производится прессом массой 630 т.

Для восстановления сечения трубы губки пресса поворачивают на 90 °, и пережатый участок выравнивается до первоначальной формы. Данное оборудование может быть использовано только на участках трубопроводов малых диаметров, изготовленных из наиболее вязких сталей и работающих под давлением до 1,4 МПа.

Необходимо отметить, что перечисленные способы перекрытия сечения трубопровода, разработанные за рубежом, на практике находят ограниченное применение из-за технических и организационных трудностей.

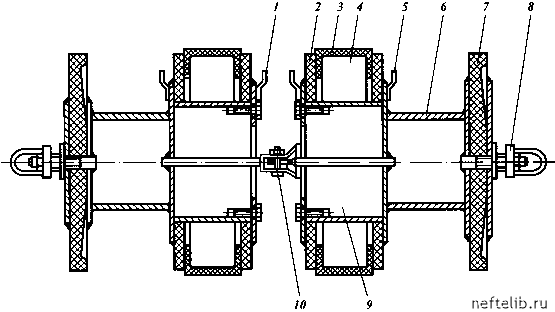

Рис. 5.4. Тампон-герметизатор:

Л - скоба; 2 - манжета; 3 - патрубок;

7 - манжета; 8 - серьга; 9 - труба; ЛО

- автомобильная резиновая стыковочный узел

камера; 5 - скоба; 6 - труба диаметром 219x8;



Из отечественных механических перекрывающих устройств представляет интерес тампон-герметизатор (рис. 5.4), состоящий из двух одинаковых частей, соединенных между собой стыковочным узлом 10. Каждая часть включает манжету 7, катушку и уплотняющий элемент, состоящий из трубы 6 соответствующего диаметра, автомобильной резиновой камеры 4 и манжеты-покрышки 2, изготавливаемой на специальной пресс-форме.

После опорожнения нефтепровода, вырезки дефектного участка, очистки концов труб от остатков нефти и парафина приступают к запасовке тампона-герметизатора. Обе части тампона запасовываются в открытые торцы нефтепровода таким образом, чтобы после монтажа, сварки катушки и пуска перекачки, перемещаясь с потоком нефти, эти части соединились в единое целое. С этой целью части тампона устанавливают в открытые торцы нефтепровода в следующем порядке (по ходу перекачки): вначале часть тампона со стыковочной осью, а в противоположном торце - часть тампона с раструбом-ловушкой.

Перед установкой тампона-герметизатора в трубопровод из его уплотнительных элементов стравливают воздух до давления 0,0010,005 МПа.

После установки обеих частей тампона в трубопровод в уплотняющих элементах создается давление воздуха 0,2

0,01 МПа.

Проверяют герметичность уплотняющих элементов, после чего приступают к подгонке концов труб и врезке "катушки". После врезки "катушки" и вывода нефтепровода на режим тампон принимается в ближайшей по ходу перекачки нефти камере приема-пуска скребка.

Другим герметизирующим устройством служит так называемая пробка-герметизатор для нефтепровода диаметром 720 мм (рис. 5.5.). Она состоит из баллона с намотанным на него кожухом, предназначенным для создания уплотнения и повышения силы трения между стенкой трубопровода и пробкой, удерживающей ее в рабочем положении; брезентового кожуха, служащего для создания жесткости пробки; резинового кожуха, предназначенного для уплотнения пробки по всему сечению трубопровода, и пояса из листовой сырой резины, служащего мягкой прокладкой между стенкой трубопровода и пробкой.

Пробка герметизации собирается следующим образом. Баллон, накачанный до размера 680 мм по наружному диаметру, монтируют в брезентовый кожух. В подгиб лепестков
