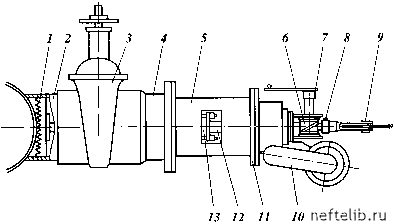

Рис. 7.41. Устройство для врезки отводов:

1 - фреза; 2 - патрубок; 3 - задвижка; 4 - переходной патрубок; 5 - приставка для врезки; 6 - шпиндель приставки; 7 - лебедка; 8 - болт; 9 - блок; 10 - привод; 11 - фланец; 12 - шпиндель; 13 - сальник

том. После прорезки стенки трубопровода шпиндель устанавливают в верхнее положение, задвижку перекрывают и устройство для врезки отсоединяют.

Устройство (рис. 7.41) предназначено для врезки отводов в магистральные трубопроводы, находящиеся под давлением.

В намеченном месте врезки отвода в магистральный трубопровод к последнему приваривают патрубок 2, в центре которого к трубопроводу приваривают бобышку - направляющую для сверла.

К патрубку 2 крепят задвижку, к ней - переходной патрубок 4, а к патрубку жестко - приставку для врезки 5 с приводом 10.

На фланце 11 привода крепится лебедка 7 устройства для перемещения шпинделя.

В полый шпиндель вставляют вилку блока 9. Трос лебедки перекидывают через блок 9 и закрепляют концом к фланцу привода. Лебедкой 7 шпиндель 12 перемещают до соприкосновения фрезы 1 с образующей трубы. При этом сверло шпинделя должно войти в отверстие бобышки.

Болтами 8 шпиндель привода 10 соединяется со шпинделем 12 приставки для врезки 5. При этом болты должны войти в ближайшие отверстия шпинделя приставки. Затем устройство для перемещения шпинделя демонтируют, выключают автоматическую подачу шпинделя привода.

Электродвигатель привода подключают к источнику питания. Включают привод. При этом необходимо убедиться в нормальном вращении шпинделя приставки для врезки. Включается автоматическая подача шпинделя. По осевому перемещению шпинделя контролируют ход вырезки отверстия в трубопроводе. Если появится подтекание нефти через сальник 13, подтягивают гайки крепления грундбуксы.

Как только окно будет вырезано, выключают привод. На привод устанавливают устройство для перемещения шпинделя.

Лебедкой 7 натягивают трос. Одновременно, отворачивая болты 8, разъединяют шпиндель привода 10 и шпиндель 12 устройства для врезки 5.

Вращая рукоятку лебедки постоянно, освобождают шпиндель 12 устройства 5, который под действием давления продукта в магистральном трубопроводе будет перемещаться за клин задвижки. Как только фреза выйдет за клин задвижки, задвижка закроется. Устройство для врезки демонтируют.

Техническая характеристика устройства для врезки отводов

Диаметр врезаемого отвода, мм............................. До 450

Давление продукта в трубопроводе, МПа........ 4,0

Тип привода...................................................................... П-80

Рабочая подача шпинделя, мм/мин.................... 1,8

Подвод фрезы к трубопроводу и отвод ее за

клин задвижки................................................................ При помощи устройства для перемещения шпинделяя

Частота вращения шпинделя, об/мин.............. 18,2

Время вырезки отверстия в трубопроводе,

мин......................................................................................... 17 - 45

Габаритные размеры, мм:

длина............................................................................ 2800

ширина....................................................................... 525

высота.......................................................................... 390

Масса устройства без задвижки и патрубка,

кг.............................................................................................. 275

Приспособление (рис. 7.42) предназначено для врезки отводов при опорожнении нефтепроводов и отсутствии давления в трубопроводе.

Приспособление состоит из отвода 1 с приваренным фланцем, к которому при помощи болтов крепится фланец приспособления 6 с сальниковым устройством и прокладкой 5 . Через фланец 4 проходит шпиндель 9, на нижнем конце которого крепятся фреза 2 и центрирующее сверло. Вращение шпинделя осуществляется вручную при помощи маховика 8, а подача фрезы при помощи шпилек 7 и нажимного

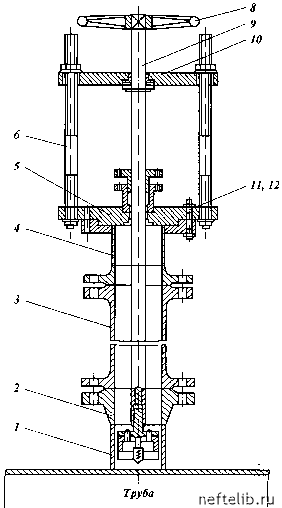

Рис. 7.42. Приспособление для врезки отводов:

1 - отвод; 2 - фреза; 3 - патрубок; 4 - фланец; 5 - прокладка; 6 - нец приспособления; 7, 11 - шпилька; 8 - маховик; 9 - шпиндель; фланец нажимной; 12 - гайка

1фл--

фланца 10. Усилие на фланец передается гайками при помощи гаечного ключа. К отводу 1 под углом 90 град. приварен патрубок, к которому можно крепить задвижку. После в ы-резки "пятака" в трубопроводе шпиндель с фрезой поднимают вверх и производят откачку нефти через патрубок.
