Для проведения аварийно-восстановительных работ на нефтепроводах используются различные грузоподъемные машины и приспособления. В первую очередь на место аварии доставляются землеройная техника и грузоподъемные механизмы. При аварийном ремонте чаще всего в качестве грузоподъемных машин используются автокраны грузоподъемностью от 100 до 600 кН и трубоукладчики.

Для производства погрузочно-разгрузочных работ, подачи настилов на место укладки при сооружении временных дорог и площадок предназначен стреловой автомобильный кран КС-2561Е (рис. 7.15).

Техническая харакшеристика автокрана КС-2561Е

Длина стрелы, м.................................. 8 12 12 с гуськом

Грузоподъемность, кН:

на выносных опорах при кратности грузового полиспаста

К = 3..................................................... 63,0-19,0 - -

на выносных опорах при кратности грузового полиспаста

К = 2..................................................... 40- 19 37-9,0 20-8,0

без выносных опор при кратности грузового полиспаста

К = 3..................................................... 10-0,9 - -

Вылет стрелы, м.................................. 3,3-7,0 4,1-11 5,5-12

Высота подъема крюка, м.............. 8,0-5,5 12-7,0 13-7,0

Скорость подъема крюка, м/мин: при кратности грузового полиспаста К = 2................................ 1,75-5,3

при кратности грузового полиспаста К = 3................................ 1,2-10,5

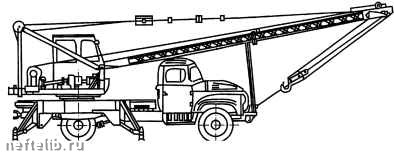

Рис. 7.15. Автомобильный кран КС-2561Е 188

Число оборотов поворотной

платформы в минуту........................ 0,3 - 2,5

Транспортная скорость крана с

основной стрелой, км/ч................. До 75

Габаритные размеры крана с основной стрелой в транспортном положении, мм:

длина.................................................... 10 600

шир ина................................................ 2600

высота.................................................. 3650

Масса крана, т..................................... 8,9

Имеются и другие автомобильные краны, которые применяются при ремонте нефтепроводов: К-46 грузоподъемностью 10 кН, КС-2571 грузоподъемностью 60 кН, КС-3562А грузоподъемностью 100 кН, К-162 грузоподъемностью 150 кН.

Краны-трубоукладчики предназначены для выполнения подъемно-транспортных работ (погрузка и разгрузка механизмов, оборудования и материалов, укладка дорожных настилов, монтаж ремонтной камеры, кессона, "катушки" и т.п.). Один из них (Т-3560М) показан на рис. 7.16.

Для подержания трубопроводов диаметрами до 1020 и 1 220 мм при ремонте служит стрела-опора СО-1 (рис. 7. 1 7).

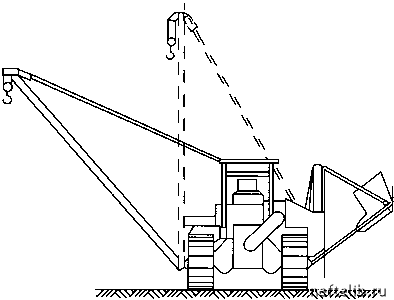

Рис. 7.1 6. Кран-трубоукладчик Т-3560М

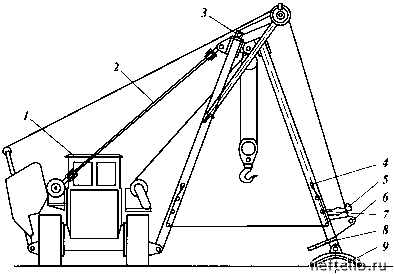

Рис. 7.17. Стрела-опора СО-1:

1 - трубоукладчик; 2 - тяга подъема стрелы; 3 - оголовник; 4 - цапфа; 5 - крюк; 6 - кронштейн; 7 - поперечина; 8 - захват; 9 - опора

Она комплектуется к трубоукладчику Т3560М и работает на подержании трубопровода с ним совместно. Стрела трубоукладчика дорабатывается под стрелу-опору.

Техническая характеристика кранов-трубоукладчиков

ТО-1224В Т-1530 Т-3560М

Расстояние между гусеницами, мм..................................... 1380

Ширина гусеницы, мм...... 500

Ширина с вертикальной стрелой и опущенным

контргрузом, мм..................... 4340

Высота без стрелы, мм ...... 3225

Высота со стрелой в вертикальном положении,

мм .................................................. 6060

Шир ина с вертикальной стрелой и откинутым

контргрузом, мм..................... 6075

Ширина с опущенной стрелой до вылета крюка от ребра опрокидывания 5,5 м и откинутым контргрузом, мм................................. 9575

1710

4290 3230

6355 6210

1 800 700

41 75 3300

6700 6065

11 050 1 0 1 20

Т-614

1 740 460

31 65 2460

6000 4620

91 70
