нижняя обойма полиспаста. Подъем отвала производится од-нобарабанной лебедкой, расположенной сзади трактора и имеющей привод от вала коробки отбора мощности трактора. Для разработки грунтов средней и повышенной плотности отвал оборудуется шарнирно подвешенными зубьями, которые при рабочем ходе бульдозера волочатся за отвалом, а при холостом ходе (движении назад) они врезаются в грунт и рыхлят его.

Техническая характеристика бульдозера ДЗ-53С

Размеры отвала, мм:

длина (без удлинителя).................................................. 3200

высота....................................................................................... 1200

Наибольший подъем отвала, мм..................................... 900

Наибольшее заглубление отвала, мм.......................... 100

Нормальный угол резания, град................................... 55

Тип лебедки............................................................................... ДЗ-21А (Д-499А)

Диаметр троса, мм................................................................... 14

Длина троса, мм....................................................................... 16

Габаритные размеры с удлинителем, мм:

длина......................................................................................... 5300

ширина..................................................................................... 3200

высота....................................................................................... 3040

Масса, кг...................................................................................... 14 115

В институте ИПТЭР разработано устройство для безопасного вскрытия трубопроводов УБВТ-1. Оно предназначено для обеспечения вскрытия нефтепроводов путем направленного движения ковша экскаватора параллельно оси трубопровода. Применяется в основном при вскрытии нефтепроводов глубже нижней образующей, а также в строительстве при рытье траншей и котлованов в стесненных условиях. Устройство устанавливается на одноковшовый экскаватор ЭО-41 21 Б с рабочим оборудованием.

Устройства грунтоуплотняющие типа УГУТ (рис. 7.13) на трубопроводы диаметром 720-1220 мм предназначены для подсыпки и уплотнения грунта под трубопроводом, расположенным в траншее, после выполнения плановых и аварийных ремонтов по технологии ремонта трубопроводов с подкопом. Они применяются в качестве навесного рабочего оборудования к одноковшовому экскаватору и управляются со штатного пульта управления, т.е. из кабины, в варианте работы грейферного оборудования.

В качестве сменного оборудования к серийным экскаваторам (типа ЭО-4121) институтом ИПТЭР разработаны ковши для копки налипающих и намерзающих грунтов - КВТ-1 и

КВТ-3.

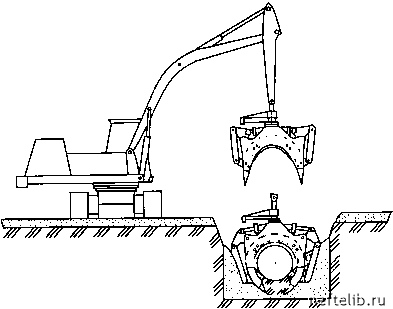

Рис. 7.13. Устройство грунтоуплотняющее для трубопроводов (УГУТ) диаметром 720-1220 мм

Ковш КВТ-1 предназначен для вскрытия магистральных трубопроводов, уложенных в грунты I - категорий. КВТ-1 может использоваться в строительстве при разработке траншей и котлованов, особенно на влажных, налипающих грунтах, при проведении ирригационных и других работ, разработке грунтов из-под воды. Ковш КВТ-3 предназначен для вскрытия трубопроводов, уложенных в грунте I - категорий, для разработки траншей и рытья котлованов в болотистой местности.

Очистка ковшей от грунта осуществляется за счет конструктивных особенностей днища и выполняется в режиме работы экскаватора за каждый рабочий цикл. Этот принцип существенно ограничивает процесс налипания и намерзания грунта и позволяет сохранить вместимость ковша постоянной. Кроме того, применение ковшей позволяет получать траншею оптимальных размеров и обеспечивать стабильную геометрию отвала грунта.

Для рыхления твердых, слежавшихся и мерзлых грунтов при вскрытии трубопроводов, разработке котлованов и т.п.

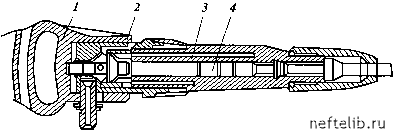

Рис. 7.14. Отбойный молоток МО-10:

1 - рукоятка; 2 - золотниковая коробка; 3 - ствол; 4

ударник

можно использовать отбойные молотки, выпускаемые отечественной промышленностью. Один из отбойных молотков (МО-10) показан на рис. 7.14.

Техническая характерисииа ошбойн1х олошков

Тип молотка МО-8 МОМ-8 МО-10 МОМ-11 МО-10П МО-

94 ОМП-8ОМП-10

Полная масса без рабочего наконечника,

кг.......................... 8 9 10 10,8 9,5 8,14 8,5 9,5

Полная длина, без рабочего наконечника,

мм........................ 475 475 585 528 - - 490 574

Давление воздуха, МПа....... 0,5 0,5 0,5 0,5 - - 0,4 0,4

Расход воздуха, м3/мин....... 11,11,15 1,15 1,3 1,4 1,11,1

Диаметр шланга в свету, мм16 16 16 16 - - 16 16 Мощность, л.с. - - - - 1,1 1,4 0,9 0,87 Работа удара,

кгм....................... 3,7 2,5 4,5 4,6 4 3,5 2,7 3,5

Характеристика ударника:

диаметр, мм 38 38 38 38 - - - -

ход, мм.......... 116 16 162 162 - - - -

масса, кг...... 0,61 0 0,61 0 0,840 0,840 - - - -

Число ударов

в минуту.......... 1600 1600 1250 1250 1250 1800 1500 1075
