Кузов автомобиля - цельнометаллическая платформа с задним откидным бортом. Кабина трехместная, металлическая, со съемным мягким верхом, вентиляцией, отоплением и обогревом ветрового стекла. В задней части рамы установлена лебедка с приводом от коробки отбора мощности. Автомобиль отличается хорошими динамическими качествами, высокой проходимостью за счет трех ведущих мостов и шин с переменным давлением. Автомобиль оборудован гидроусилителем, улучшающим управляемость колесами, приспособлен для работы в условиях Севера.

Техническая характеристика автомобиля "Урал-375"

Грузоподъемность, кг................................................ 5000

Полная масса, кг:

в снаряженном состоянии............................... 8400

без снаряжения....................................................... 7250

Радиус поворота, м..................................................... 10,8

Максимальная скорость, км/ч........................... 75

Габаритные размеры, мм:

длина.............................................................................. 7350

ширина......................................................................... 2690

высота............................................................................ 2680

База, мм............................................................................ 4200

Колея, мм......................................................................... 2000

Расход топлива, л/100 км....................................... 50

Для транспортировки материалов, механизмов, оборудования и буксировки на трейлере экскаватора, бульдозера, крана-трубоукладчика предназначен автомобиль грузовой с бортовой платформой КрАЗ-255Б.

Кузов автомобиля - железная платформа с тремя откидными бортами, кабина цельнометаллическая, трехместная. Автомобиль обладает высокими динамическими качествами, хорошей проходимостью благодаря трем ведущим мостам и может работать в условиях Севера.

Техническая характеристика автомобиля КрАЗ-255Б

Грузоподъемность, кг................................................ 7500

Собственная масса, кг:

без снаряжения....................................................... 10 960

в снаряженном состоянии............................... 11 950

Максимальная скорость, км/ч........................... 70

Габаритные размеры, мм:

длина.............................................................................. 8645

ширина......................................................................... 2700

высота............................................................................ 2935

База, мм............................................................................ 5300

Расход топлива, л/100 км....................................... 45

Для перевозки тракторов, бульдозеров, кранов-трубоукладчиков и другого тяжелого оборудования по шоссейным и профилированным дорогам предназначен полуприцеп-тяжеловоз ЧМЗАП-5203 (МАЗ-5203) на пневмоколесном ходу.

Прицеп отличается плавностью хода и сравнительно хорошей маневренностью.

Техническая характеристика прицепа ЧМЗАП-5203

Грузоподъемность, кг...................................................................................... 20 000

Собственная масса в снаряженном состоянии, кг..................... 8120

Габаритные размеры, мм:

длина................................................................................................................... 10 825

ширина............................................................................................................... 3000

высота................................................................................................................. 2005

Размеры платформы, мм:

длина................................................................................................................... 6540

ширина............................................................................................................... 3000

Колея, мм............................................................................................................... 1920

База, мм................................................................................................................... 7530

Максимально допустимая скорость, км/ч......................................... 50

Для перевозки оборудования, механизмов и приспособлений в условиях обводненной и заболоченной местности предназначен болотоход БТ 361 "Тюмень" (рис. 7.2).

Болотоход состоит из двух гусеничных тележек с самостоятельными приводами, синхронизатора поворота и платформы. Гусеницы резинометаллические. На передней тележке установлена моторная часть трактора с кабиной и рычагами управления. Передняя и задняя тележки соединены между собой платформой через шарниры. Относительно платформы тележки могут поворачиваться в продольной вертикальной и горизонтальной плоскостях вокруг оси.

Задняя тележка может также поворачиваться относительно платформы и в поперечной вертикальной плоскости. Управление поворотом тележек гидравлическое.

Техническая характеристика болотохода "Тюмень"

Грузоподъемность, кг...................................................................................... 36 000

То же на болотах, кг ....................................................................................... 20 000

Радиус поворота, мм........................................................................................ 1 4 000

Ширина гусеницы, мм................................................................................... 1 200

Удельное сопротивление на грунт, МПа............................................ 30,0

Дорожный просвет, мм.................................................................................. 630

Максимально преодолеваемый угол подъема на влажной или

снежной дороге, град..................................................................................... 20

Максимальная скорость, км/ч.................................................................. 12,5

Максимальная мощность, л.с.................................................................... 300

Собственная масса в снаряженном состоянии, кг..................... 42 000

Масса болотохода с максимальным грузом, кг............................... 72 000

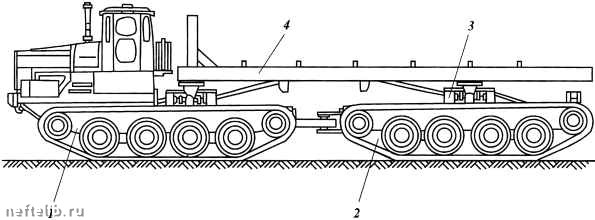

Рис. 7.2. Болотоход БТ 361 "Тюмень":

1 - передняя тележка; 2 - задняя тележка; 3 - привод; 4 - грузовая платформа
