Для светлых нефтепродуктов

Для темных нефтепродуктов н масел

Наземные

Подземные

Прнемно-раздаточная труба с задвижкой

Приемно-раздаточная труба с задвижкой

Приемная труба с задвижкой

Раздаточная труба с задвижкой

Гидравлический затвор

Гидравлический затвор

Вентиляционная труба

Зачистная труба

Замерная труба

Замерная труба

Дыхательный клапан

Огневой предохранитель

Подогреватели

Огневой предохранитель

Воздушная труба

Пенослнвная камера

Зачистная труба

Заземление

Заземление

Примечание. Крышка горловины с лазом н лестница-стремянка сварной конструкции (для наземных резервуаров емкостью 47 и 51 л} являются неотъемлемой частью резервуара и поэтому в перечень не включены.

По краю крыши, на обе стороны от лестницы, устраиваются перила, примыкающие к перилам лестницы на длину 1-1,5 м.

Изготовление лестниц допускается из стали, не имеющей сертифи-i катов, при предварительном испытании ее на свариваемость. •

Ширина лестницы должна быть 7С0 мм, ступеньки изгoтoвляютcяJ из рифленой или полосовой стали, установленной на ребро. J

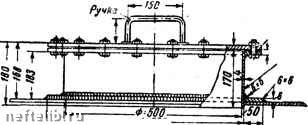

Световой люк (фиг. 25) устанавливается на крыше резервуара над! хлопушкой или шарниром подъемной трубы. Его назначение- про<1 ветривание резервуара при освобождении и возможность подъема крышки хлопушки или подъемной трубы при обрыве цепи или троса.* Лаз нижний (фиг. 26) устанавливается на первом поясе резервуара, i Назначение - возможность проникнуть в резервуар для производства работ по зачистке, ремонту и т. д. (

Прокладка для нижнего лаза изготовляется из тряпичного картона j толщиной 3-4 ММ и пропитывается для мазутов и масел -в горячей воде и проваривается в жидком клее с постановкой на место на густом клее, для керосина и нефти-в теплой олифе с промазкой горячим клеем и белилами, для бензина и лигроина проваривается в смеси клея и глицерина в равных долях, вымачивается в квасцах или формалине и натирается графитом.

44 i

Оборудование говивонтальных цняиидричсских стальных резервуаров

гест 792-44



фланец


Ф-60в-

.Обичайка

Kpbituhtt Обичайна


Ншкний фланец Прокладки.

Число болтов IB

Фиг. 25, Световой люк сварной конструкции.

,--Ф--Ш------


HpoknaSka

болтФ/ц число 10

Фиг. 20. Лаз нижний сварной конструкции.

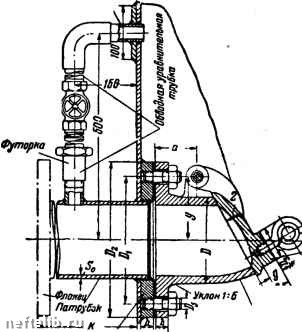

Хлопушка с управлением устанавливается на приемном или спуск> ном патрубке резервуара и служит для предотвращения утечки нефтепродукта при неисправности задвижки или трубопровода.

Основные размеры хлопушки при управлении через крышу тросом приведены на фиг. 27, с боковым управлением на фиг. 28.

ftarnpyffoK

Ярам проквдной I


Фланеи J

Фиг. 27. Хлопушка, управляемая через крышу.

Основные размеры хлопушки в мм

о (В

»/4

»/«• »/*•

«00

»/4

»/в-»/в

8.76

8.25
