Налив барж и танкеров производится самотеком (при достаточно разности нивелирных отметок) или насосами береговой установки.

Выгрузка нефтепродукта из барж производится пловучими не перекачивающими станциями (фиг. 128). Присоединение насосов такс станции к береговым трубопроводам и трубопроводам баржи произв дится при помощи щаровых соединений и гибких щлангов.

При выкачке бензина и лигроина пловучие станции устанавливаютс на расстоянии 200 м от других станций и сооружений ни те по тече нию реки. Паровые насосы этих станций получают пар из берегово котельной или другой станции.

Выгрузка нефтепродукта из танкера производится насосами танке; в береговую буферную емкость. Буферная емкость устанавливается небольшом расстоянии от пункта слива, так как насосы танкера име» большую производительность, но малый напор. Из буферной емкое нефтепродукт в основную емкость перекачивается береговыми насосам!

Отпуск нефтепродуктов

Отпуск нефтепродуктов крупным потребителям на нефтебазах произ-j гБодится в тару и автоцистерны.

Определение количества налитого нефтепродукта производится двумя

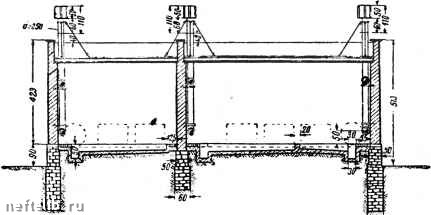

Фиг. 129. Разливочная С погрузочной площадкой.

способами: весовым и объемным. При весовом способе взвешиваются пустая бочка или автоцистерна и после налива-заполненные.

При объемном способе количество налитого нефтепродукта определяется при помощи бачков или счетчиков.

Налив тары и взвешивание производятся в специальных зданиях - разливочных (фиг. 129).

К разливочным предъявляются следующие требования.

1. На нефтебазах 1-111 категорий отпуск легковоспламеняющихся и горючих нефтепродуктов должен производиться в отдельных зданиях,

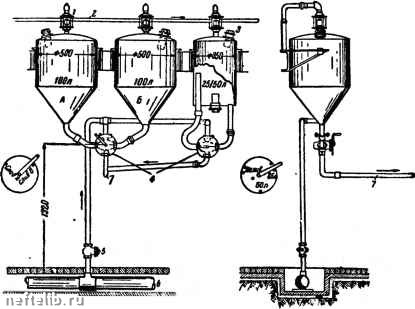

Фиг. 130. Разливочная объемного отпуска.

t-указатель уровня; 2 - газопровод к абсорберу; 3 - регулятор объема; 4 - диски с ограничителями для поворота рукоятки; 5-общи!! вапорный кран; 6 - питательная труба; 7-сливная труба.

на базах IV и V категорий - в одном здании, но в разных отделениях, разделенных брандмауэром с отдельными выходами.

2. Стены разливочных выполняются из огнестойкого материала.

3. Полы разливочных на базах I и 11 категорий - огнестойкие, на базах 111-V категорий-полуогнестойкие.

4. Перекрытия разливочных на базах 1-III категорий-огнестойкие или полуогнестойкие, на базах IV и V категорий - полусгораемые.

5. Полы разливочных должны быть на высоте 1 м от поверхности земли.

6. Перед разливочной сооружается погрузочно-разгрузочная пло-•щадка.

7. Трубопроводы в разливочную должны иметь уклон для их оп( рожнения.

Оборудование для объемного отпуска при помощи мерников сс стоит из двух бачков емкостью по 100 л и одного емкостью 50-25 (фиг. 130).

Устранение перерывов в наливе достигается установкой четырех-ходового крана, благодаря которому один из мерников включается nai налив, а второй соединяется с отпускной трубой.

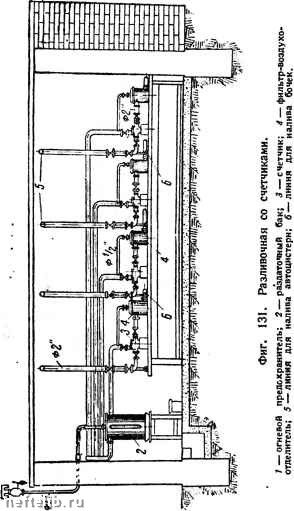

Оборудование разливочной со счетчиками показано на фиг. 131.

Расчет количества кранов, необходимых для отпуска, производится, по реализации максимального месяца с учетом неравномерности выборки! в течение суток.
