Продапыыи оазрез ив I-l

-гег

. fospea по ОО

Развез па nj-rn

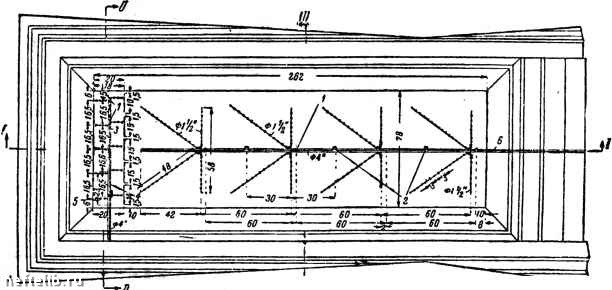

Фиг. 72. Схема подогрева ям. 7-мертвая точка; 2компенсатор № I; 5 - компенсатор №2; 4 -компенсатор №3; 5- подвижные опоры; б-

опоры яа склоне гребня.

Поверхность нагрева переносных змеевиков: обыкновенного до 2 системы инж. Гластовецкого с двумя боковыми отростками до 4 м* и инж. Чекмарева с устройством. витков на боковых отростках до 6 Л«.

Механизация подъема и спуска змеевика в цистерну производится при помощи крана-укосины (фиг. 75).

3. Стационарными змеевиками (фиг. 76), укладываемыми лажах в цистерне в ее нижней части до половины высоты, имеют два наружных штуцера для присоединения к паропроводу нефтебазы и уклон в одну сторону для стока конденсата.

К недостаткам подогревателя такого типа относятся уменьшение полезного объема цистерны, увеличение ее веса и расстройство соединений змеевика в пути.

Выус(<-~

37-

фиг. 73. Схема подогрева-цистерн "острым паром.

на стел-Змеевики

лара

Фиг. 74. Переносный змеевик для подогрева нефтепродуктов > цистернах.

4. Циркуляционный метод, при котором разогревается нефтепродукт в центральной части цистерны при помощи небольшого переносного . змеевика, а затем насосом нефтепродукт прокачивается через змеевики печи. Нагретый в змеевиках нефтепродукт закачивается обратно в цистерну и размывает остальную массу.

Такой метод Тприменяется редко вследствие громоздкости установки.

5. Электроподогрев при помощи электрогрелок, опускаемых в цистерну краном-укосиной (фиг. 77).

Электрогрелка имеет габариты, не превышающие размеры люка цистерны. Конструкция электрогрелки: два круга, соединенные между собой болтами с нанизанными фарфоровыми цилиндрами, имеющими нарезку. По изоляторам наматывается проволока, имеющая большое сопротивление (никелин, константан и т. д.).

Присоединение электрогрелок к общей сети нефтебазы производится при помощи кабеля, заключенного в прорезиненный шланг.

50 1

@r1 I

Ираиштвйн М=игО

згоо.

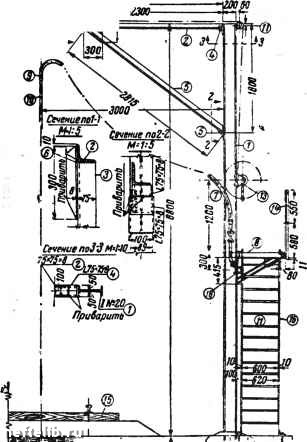

Фиг. 75. .Механизация процесса подогрева железнодорожных

цистерн.

;-стоХК: ?-укосина; 3-сеченне I-1; 4-сечение 3-3; 5 - сечение 2-2; б-укосина; 7-паровой пукав; S - трап; 9 - соединительная гайка; /О - паровой отросток; тГ/ - роликн; 72 -трос; 13-лебедка; 14 - перила; 15 - железнодорожный тупик; 76-лестница; 77-ступеньки; 13-паровая магистраль.
