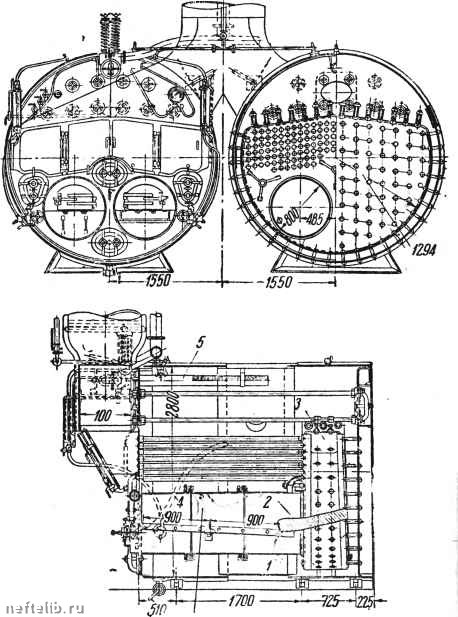

Фиг. 97. Судовой оборотный котел одностороннего типа (шотландский котел).

{«-жаровая труба; 2 -порог; 3 -дымогарная коробка (оборотная камера); 4-питательная труба; 5 - пароотборная труба.



Преимуществами котлов судового типа являются:

1) большая аккумулирующая способность;

2) простота обслуживания;

3) малая чувствительность к качеству воды;

4) низкое расположение центра тяжести;

5) отсутствие обмуровки. Недостатки следующие;

1) громоздкая и тяжелая конструкция;

2) жесткость конструкции;

3) длительность нормальной растопки (6-20 час.);

4) неприспособленность конструкции к повышенному давлению. Современный жаротрубнодымогарный котел с пароперегревателем

имеет производительность 1,75 т/час на давление 10 ата. Вес котла 8,2 т. Диаметр барабана 2200 мм, длина 3,5 м; иаметр жаровой трубы 1000/900 мм. Габариты котла: длина-4530 мм, ширина 2300 мм, высота над уровнем пола 1800 мм (фиг. 98).

5. Пролетные паровые котлы; основные размеры их приведены в табл. 114. (фиг. 99).

Т а 6 .1 и ц а 114 Жаротрубнодымогарные котлы с пароперегревателями

«0

ii ll

ге с; 1-о

Топка

Дымогарные трубки

It: re

а. н

ее S

о. t~

«i z

i-

Постройки завода .Красное Сормово*

1800

4780

900/1000

2000

63.5

2250

1950

6280

1100

2560

2950

1950

6280

1100

2600

2950

2250

6100

1140/1240

2520

2800

2500

6230

1250

2400

2750

3(00

6030

1000

2500

2700

Постройки завода „Ленинская кузница"

2300

6725

1300

2445

3150




Фиг. 08. Современный жаротрубно-дымогарный котел с пароперегревагелем.

7 - питательный клапан;? -спуеЖной кран котла; 3 -трубчатый сепаратор пара; 4 - отбор перегретого пара; 5 - предохранительный клапан перегревателя; 6 - спускной клапан перегревателя; 7 - паоопеос-

греватель.
