3) пуск резервного котла при более длительном по времени максимальном потреблении;

4) установка пароаккумуляторов.

Котельная установка нефтебазы должна удовлетворять следующим требованиям:

1) обладать достаточной мощностью;

2) обеспечить безаварийную работу котлов, для чего иметь необходимый резерв;

8) иметь высокую коммерческую экономичность, обеспечивающую низкую стоимость пара;

4) удовлетворять требованиям противоздушной и противохимической обороны.

При выборе типа котлов для установки необходимо руководствоваться следующим:

1) свойствами топлива, способами его сжигания и использования;

2) чувствительностью к качеству питательной воды;

3) паропроизводительностью котла;

4) давлением пара;

5) характером нагрузки котельной;

6) рабочим режимом котельной;

7) габаритными размерами котла, его tiCOM, стоимостью сроком изготовления и монтажа;

8) эксплоатационными особенностями в работе котлов.

Расчет необходимой поверхности нагрева котлов для установки производится по их паропронзводительности в зависимости от типа, приведенной в табл. 109.

Таблица 109

Паропронзводительиость котлов

Система котла

• Степень форсировки

слабая

нормальная

повышенна»

Жаротрубные с одной трубой . . .

Жаротрубные с двумя трубами . .

22 .

Комбинированные (с жаровыми и ды-

могарными трубами) ......

Оборотные судовые ........

Горизонтальные водотрубные Шу-

хова ..............

Вертикальные Шухова ......

Горизонтальные водотрубные Шу-

хова-Берлина ..........

При неизолированной работе котельной поверхность нагрева определяется делением максимального расхода пара на нормальную производительность котла выбранного типа без установки резерва.



При изолированной работе котельной расчет ведется по максимальной нагрузке и нормальной производительности котлов с установкой резервное котла.

Для мелких котельных установок нефтебаз рекомендуются следующие типы котлов.

1. Двухжаротрубный ланкаширский котел завода .Красный котельщик" в Таганроге со сварным корпусом и приваренными днишами.

Размеры котлов такого типа приведены в табл. ПО (фиг. 93).

Таблица 110 [Характер!стика ханкаширсксго котла завода «Красный котельщик»

X и! О.

Л>

При волнистых жаровых трубах, мм

Ч sr

«а р

Сухопарник

11иаметры арматуры, мм

S В" с ав ва

т <j >» с

Обмуровка без пароперегревателя

та ав

&

2200

10500 825/900

2x90

3900

235011700 10

tuicwmafbpolvkt

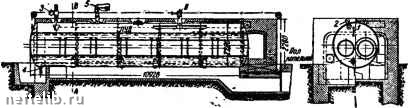

Фиг. 93. Двухжаротрубный (ланкаширский) котел.

7-водоуказательное стекло; 2-манометр; 5-питательный клапан; 4 - сльхкной продувочный крвн; 5 - предохранительный клапан; б - пароотбориый вентиль; MVB-

нижний уровень BOAtif

К положительным свойствам ланкаширских котлов относятся:

1) большой водяной объем (220-230 ф.)\

2) устойчивость работы при ручной топке, неравномерном потреблении пара и неравномерном питании водой;

3) простота ремонта, чистки и ухода;

4) возможность питания жесткой питательной водой;

5) ыcoкaя удельная паропроизводительность: 20-30 K2jM*4ac,

13» 195



к недостаткам котлов такого типа относятся:

1) большой вес и занимаемая площадь пола;

2) растопка требует много времени и поэтому дорога;

3) небольшая поверхносгь нагрева;

4) близость уровня воды от огневой линии.

2. Горизонтальные водотрубные котлы Шухова и Шухова-Берлина, характеристика и основные размеры которых приведены в табл. Ill (фиг. 94 и 95).

Таблица П. Характеристика котлов Шухова и Шухова-Берлина

Наименование

Шухова

Шухова-Берлина

Поверхность нагрева, л» . . .

Паропроизводи-тельность, т/час

Число секций .

Высота котла в обмуровке, .

Ширина котла в обмуровке, .MjM . » Длина котла в обмуровке, мм .

Вес котла без каркаса, кг ... .

Вес котла с каркасом, кг . . .

Стоимость, руб. .

62.5

6280 I960 6120

5400

2.4 4

6280

2670

6120

8730

11350 9600

6280

3380

6120

13170

16400 13 150

6280

4090

6120

17820

21580 17600

6,2 10

628Э

4800

6120

21 960

26540 20600

6224

2 390

7220

5550

7780 15300

6224

2860

7 220

7 330

9660 21000

6.0 5

6224

3800

7 220

11330

14220 29000

245 I

8.4 ] 7 J

6224

4740

7220

14880

18000 35000

Преимущества котлов такого типа:

1) сок ращение занимаемой площади пола;

2) уменьшение веса котла;

3) сокращение времени растопки;

4) снижение взрывоопасности;

5) однотипность деталей и их взаимозаменяемость. К недостаткам относятся:

1) чувствительность к качеству питательной воды;

2) удорожание стоимости здания котельной вследствие увеличения его высоты.

3. Вертикальные сварные котлы системы Шухова завода „Парострой", основные размеры которых приведены в табл. П2 (фиг. 96).
