в тех i случаях, когда вязкость нефтепродукта невелика, применяются местные, подогреватели у штуцера выходной трубы unfi вокруг подъемной трубы (фиг. 65).


в/гуск пара

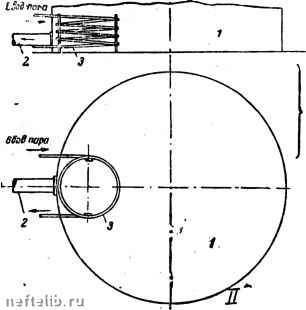

Фиг. 65. Типы местных подогревателей.

/ -у подъемной трубы; 7-резервуар; 2 - подогреватель; д- подминая труба; W-у штуцера приемной трубы; 7 -резервуар; 2 - приемная труба; 3 - подогреватель.

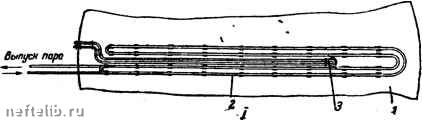

Змеевик системы инж. Кантакузена (фиг. 66) производит подогрев нефтепродукта не только у входного отверстия заборной трубы, но и внутри нее.

Подогрев при отстое нефтепродуктов от воды производится в резервуарах-отстойниках, имеющих большую поверхность подогрева-

1«» > 13*.



тельных устройств и теплоизоляциюЗбоковых стенок и крыши. Расчет таких отстойников производится теми же методами, что и обычных резервуаров при сокращенных сроках подогрева и повышенной конечной температуре нефтепродукта.

Водозеркальный подогрев имеет два вида: статический и динамический.

При статическом методе, получившем большее распространение, подогрев водяной подушки производится паром, вводимым по CHCtene труб, укладываемых Фиг. 66. Подофеватель резервуара на днище резервуара и имею-сисгемы инж. Кантакузена. щ„х отверстия для выхода пара

г-мазут; 2 -впуск свежего пара; 3- (фиг. 67).

спуск конденсата.

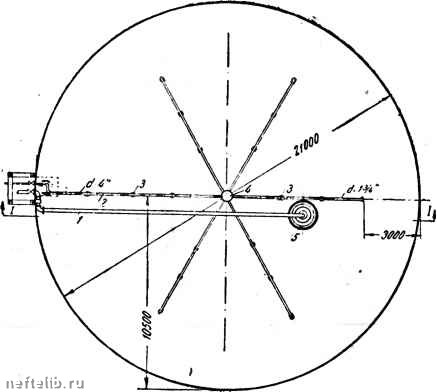

Фиг. 67. Водозеркальный подогрев резервуара (статический).

/-подъемная трува; Я,-паровая труба; 5 -опора; 4 - коллектор; 5 - гаситель. 132



При динамическом методе происходит циркуляция горячей воды по каналам на днище резервуара (фиг. 68).

При монтаже подогревательных устройств для статического подогрева необходимо соблюдать следующие условия.

I. Высота водяного слоя должна быть не больше 30 см, определяемая при помощи двух установленных на определенной высоте водоспускных кранов.

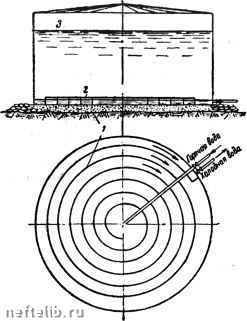

Фиг 68. Схема динамического водозеркального подогрева резервуаров.

7 - спиральный барьер из жести; 2 - вода; 3 - мазут.

2. Основной паропровод вводится внутрь резервуара до центра и присоединяется к коллектору (фиг. 69), от которого отводятся перфорированные трубки малого диаметра, называемые лучами.

3. Отверстия на лучах располагаются вниз под углом 30° к горизонтали и снабжаются козырьками для устранения возможности попадания пара в нефтепродукт (фиг. 70).

4. Чтобы избежать засасывания воды в подъемную трубу при выкачке, ее свободный конец срезается под углом 30°, чем увеличивается сечение входа и уменьшается скорость, и устанавливается колпак-гаситель (фиг. 71).

5. Шарнир подъемной трубы устанавливается выше уровня водяной подушки.
