Дневная реализация нефтепродукта будет:

Ятах 3

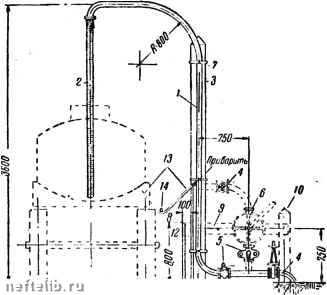

Фиг. 132. Колонка для отпуска в автоцистерны.

7-стояк; 2-шланг; 3 - опорный столб; 4-задвнжкн; 5-проходной столб; б-фланец; 7-хомут; «-ограничитель; 9-брус; 70 - столб для крепления насоса; 77-заземлитель; 72 - полоса стали; 73 - многожильный канат; 74-зажимной барашек.

9тах-максимальная месячная реализация в т; у-удельный вес нефтепродукта в /л/л;

коэфициент неравномерности выборки, принимаемый 0,5-0,6. Диаметр подводящего трубопровода к разливочной

1/3600

Количество кранов

где /-площадь сечения одного крана в м*.

Общая площадь разливочной определяется из расчета по 6-7 . на один кран.

Колонки для налива автошстерн устанавливаются на расстоян 30-40 м от разливочных и состоят из стояка, прикрепленного при по мощи хомутов к деревянному столбу, гибкого щланга, опускаемого в] автоцистерну, ручных насосов для закачки нефтепродуктов при недоста; точном давлении в резервуаре и счетчиков (фиг. 132).

На крупных нефтебазах для отпуска в автоцистерны и бочки со оружаются эстакады с установкой счетчиков для определения количества налитого нефтепродукта.

VII. ХРАНЕНИЕ И ОТПУСК ТАРНЫХ НЕФТЕПРОДУКТОВ

Некоторые нефтепродукты, в частности масла, транспортируются и хранятся в деревянных бочках.

В зависимости от назначения деревянные бочки подразделяются на два сорта: 1-й сорт - под нефтяные смазочные масла; 2-й сорт-под консистентные смазки.

Для изготовления бочек применяются следующие породы древесины: 1-го сорта-осина, бук, липа, осокорь и кедр; 2-го сорта-осина, бук, липа, осокорь, кедр, ель, пихта, лиственница, сосна и береза.

Размеры деревянных бочек по ГОСТ В-174-42 приведены в табл. 125.

Таблица 125 Основные размеры деревянных бочек ГОСТ В-174-42

Размер бочек, мм

Хранение нефтепродуктов в деревянных бочках производится в тарных складах наземного или полуподземного типа.

Требования, предъявляемые к тарным хранилищам, следующие.

1. Склады сооружаются из огнестойкого материала с перекрытиями полуогнестойкими, а для баз III--V категорий-сгораемые.

2. Полуподземные склады должны быть засыпаны слоем земли не менее 0,5 м.

3. Наземные склады должны иметь пороги-пандусы высотой 0,15 м.
