По конструктивным соображениям основные размены принимаются несколько больше расчетных.

Огневой предохранитель (фиг. 37а, б - пламегаситель) для предотвращения возможности проникновения огня по газовой струе внутрь резервуара устанавливается в комбинаш1и с дыхательными клапанами. Корпус предохр1анителя заполняется гофрированными пластинками из металла высокой теплоемкости.

Вентиляционная труба с сеткой „Дэви" (фиг. 38) устанавливается на резервуарах для хранения темных нефтепродуктов вместо дыхательных клапанов.

Пенокамеры - для впуска пены внутрь резервуара (фиг. 39) при тушении пожара.

Внутри камеры устанавливается диафрагма из ватманской бумаги для предотвращения попадания паров нефтепродуктов из газового пространства в пенопровод.

Количество устанавливаемых пенокамер в зависимости от диаметра резервуара принято: при диаметре до 10 м - 1; от 10 до 22 .«-2; от 22 до 30 м-3 и свыше 30 м-А.

На горизонтальных {резервуарах устанавливается гидравлический затвор (фиг. 40), назначение которого-предотвратить выход паров нефтепродуктов из резервуара через приемно-отпускную трубу.



Фиг. 37fl, б. Огневой предохранитель.

Общий вид резервуаров с оборудованием показан на фиг. 41 вертикального и на фиг. 42 - горизонтального.



Ko/inak


Основные размеры вентиляционной трубы в мм

si §1

1088

17 J

2>0

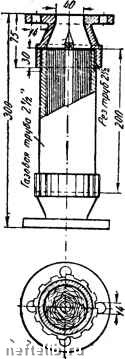

Фнг. 38. Вентиляционная труба.



Общий Вид йолоВки машрЬ!

Разрез по А в 81 i it а В 7

Разрез по С С

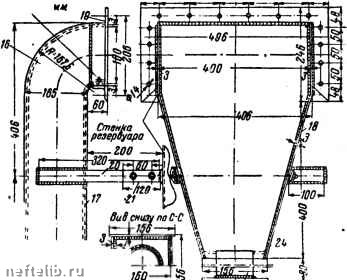

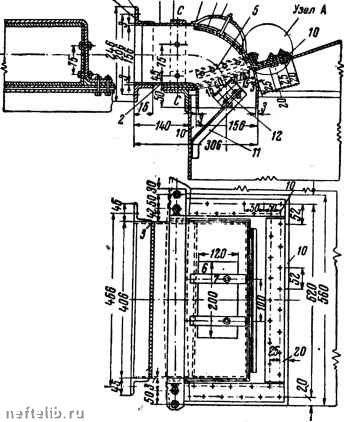

Фиг. 39. Камера для впуска пеиы в резервуар.

1 - верхняя стенка головки; 2 - нижняя стенкаголовки; 3 - боковая стенка головки; 4 - хомут; 5-боковая планка; 6 - люк; 7 - скоба; £ -диафрагма; 9 - подкладка под люк; 10 - накладка; 11- кронштейн; 12-сое динительная планка; 13 - фланец из угольника; 14-продольная планка: 15 - прокладка; 16 - передняя стенка конуса; 17-задняя стенка конуса; 18 - боковая стенка конуса; 19 - фланец; 20 - планка; 21-лапка; 22 - патрубок; 23- флане!»; 24 - донышко.


Иакпайко Оииннован железе

Асбестов, прокладка

Крыша резервуара

Сивналшв

ВертикалМш подводящий кому а Л *амере надземного резервуара

ttd во вОвО 80 во в.


22 ТУ
