Возможность увеличивать и уменьшать поверхность нагрева в зависимости от времени года, конечной температуры подогрева нефтепродукта, его сорта и температуры окружающей среды достигается .разбивкой змеевика на секции (фиг. 64). ,

Число секций принимается нечетное.

Предельная длина секции парового змеевика в резервуаре, при выходе из него конденсата с температурой 100 С и при давлении Пара, входящего в змеевик, 4 ата, по данным проф. В. С. Яблон-ского, может быть принята по табл. 81. .

Таблица 81

"PHMfiHgfiTfiffi так как вызы-змеевиков необходимо соблю-

Дидметр ДЕуб зме.еаика,бодыие 2.. «вает местный перегрев нефтепродукта.

При монтаже и конструировании дать следующие условия.

1. Укладка производится на стеллажах из уголкового железа, конструкция которых предусматривает возможность их разборки.

2. Одна из секций укладывается вокруг подъемной трубы для более интенсивного подогрева при выходе нефтепродукта.

3. Количество секций принимается нечетное.

4. Расстояние от змеевика до стенок резервуара принимается не менее 0,5 м.

5. Для стока конденсата змеевикам придается уклон от 0,010 до •0,015.

6. Каждая секция змеевика должна иметь самостоятельный ввод; присоединение паровходяших линий к основному паропроводу производится при помощи коллектора с постановкой вентилей на каждом вводе.

7. Проход труб змеевика через стенки сталь.юго резервуара осуществляется при помощи лекальных фланцев, приклепываемых или привариваемых к стенке.

8. В железобетонных резервуарах в стенке закладывается гильза трубы большего диаметра, чем диаметр труб змеевика, с приваренным к ней козырьком. Труба змеевика пропускается через гильзу и припаривается к ней.

9. Выход труб змеевика делается на высоте 0,3 м от днища с установкой вне резервуара общего коллектора, конденсационного горшка и устройством обводной линии на стучай ремонта конденсационного горшка.

10. Крепление труб змеевика на сте.тлажах производится при помощи хомутов, обеспечивающих свободное удлинение их при повышении температуры.

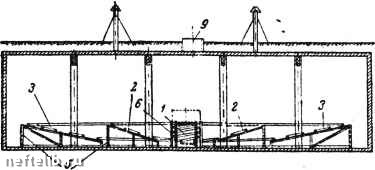

Разрез по А -В

£лодларф ""вбиеа конденсата

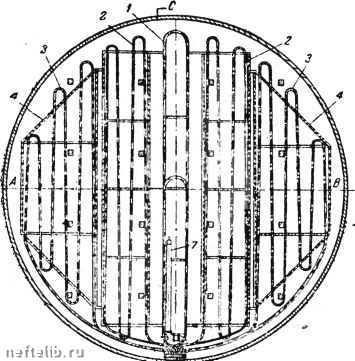

Фиг. 64. Парозмеевиковый подогреватель.

/-центральная секция; 2, 3 - боковые секции; 4, 5-стеллажи

боковые; 6 - стеллажи центра.пьные; 7-подъемная труба; 8

подставка; 9 - лазовый люк.

Определение требующейся поверхности змеевика производится по формуле

где количество тепла, требующегося на подогрев, в ккал/час; Tj-температура пара при входе в резервуар, может быть определена по таблице или формуле

р - давление пара в am;

У, - температура пара при выходе, может быть принята 1С0**С; Тк - конечная температура подогрева нефтепродукта в "С; Т - начальная температура нефтепродукта;

Л -коэфициент теплопередачи от змеевиков к нефтепродукту, определяемый по упрощенной формуле Мак-Адамса

V Л-1.57 "у7° тал1М*часС,

где 7ст-наружная температура стенок труб змеевика, принимаемая равной средней температуре пара и конденсата в °С; То-средняя температура нефтепродукта в "С; V-кинематическая вязкость нефтепродукта при средней температуре подогрева в лА/сек; </-наружный диаметр змеевика в м. Общая длина всех секций змеевика при принятом диаметре труб d определится:

Число секций в змеевике в зависимости от принятой их длины / будет:

n-f.

Так как при атом выбирается нечетное количество секций, фактическая длина каждой

где л-принятое число секций.

Высота ввода труб по принятому уклону взависимости от величиньк резервуара будет:

Л»0,3+/ф л,

где 9>-уклон труб, принимаемый в пределах от 0,010 и 0,015. Часовой расход пара определится по формуле

кон

где /-теплосодержание пара в ккал/кг; Укон-температура конденсата в "С.
