6. Основной паропровод и лучн укладываются на стойках с уклоном для стока конденсата.

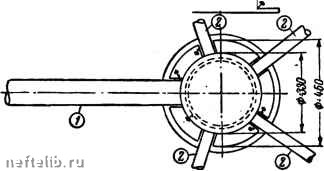

Фиг. 69. Коллектор перфорированных труб.

/-подвод пара; 2-перфорированные трубы; J-коллектор; 4- подставка; S - перегород><а.

вид cSchy

Дно резврВуаро

План

-S -S-ш-г

„ - - - * ° " > » - " - - - - 9 .* * * Т

Сечение а-а


Фиг. 70. Перфорированная труба.

7. На основной >пароподводящей линии устанавливаются редукционный клапан для снижения давления пара и обратный клапан, предотвращающий возможность попадания нефтепродукта в паропровод.

8. Для подогрева нефтепродукта в небольших резервуарах ил" имеющих незначительную вязкость устраивается местный подогрев с выделением зоны интенсивного подогрева при помощи перегородок.



9. Давление пара, вводимого в резервуар, не должно превышать 2 am.

Расход пара при водозеркальном подогреве определяется по формуле

1- " -

где / -теплосодержание пара в ккал/кВ; Гвод-температура водяной подушки в "С.

Площадь сечения основного подводящего паропровода будет:

3600 wy

где IV - скорость пара, принимаема в пределах 30-40 м/сек; у - удельный вес пара при принятом давлении в кг/м. Диаметр паропровода определится по формуле

и принимается ближайший по стандарту.

Число лучей определяется с расчетом, чтобы расстояние между свободными концами было около 10 м, т. е. я (D-4)


Фиг. 71. Колпак-гаситель<-

где D-диаметр резервуара в м.

Общее сечение всех лучей должно бытьне меньше сечения основного паропровода, т. е.

n/>F,

где /-площадь луча в м*. Тогда диаметр луча:

Диаметр отверстий в луче принимается 6-8 мм и суммарная площадь их (/i) должна быть в 2-3 раза больше сечения луча (/), так как часть их забивается накипью и грязью.

/1 = 2-гЗ/.

Количество отверстий на луче должно бИть

где Uq-диаметр отверстия луча в м.



Для равномерного распределения пара по днишу резервуара отверстия по длине луча располагаются: на первой трети (от центра) 10%; на второй трети 35%; на третьей трети 55%.

Подогрев нефтепродукта в ямах осуществляется исключительно водозеркальным методом (фиг. 72) с последующим отстоем его в резервуарах-отстойниках.

Поверхность нагрева змеевиков для ориентировочных расчетов в зависимости от вязкости нефтепродуктов может быть принята по табл. 82.

Таблица 82

Поверхность иагрева змеевиков

Емкость, лА

Норма поверхности нагрева в при кинематической вязкости в см*/сек

Емкость.

Норма поверхности нагрева в м при кинематической вязкости в смЧсек

0.28

0.40

0.08

0.09

0,25

0,06

0.08

0.18

0.20

1 130

0,05

0,07

0.17

0.18

1925

0,03

0,036

0.14

0.16

2945

0,025

0.03

0.12

0.14

4685

0.10

0,12

и больше

0.02

0,024

Подогрев нефтепродуктов при сливе из железнодорсжных цистерн

При сливе вязких нефтепродуктов из железнодорожных цистерн подогрев их осуществляется одним из следующих методов. , 1. Острым паром (фиг. 73), когда пар вводится в нефтепродукт при помощи трех переносных или установленных стационарно перфорированных трубок, при этом, отдавая свое тепло, пар конденсируется в нефтепродукте.

Переносный прибор состоит из одной прямой перфорированной трубки, опускаемой в центре цистерны к сливному клапану, и двух изогнутых, опускаемых к днищам цистерны. Перфорированные трубки присоединяются к крестовине с вентилями при помощи американских гаек и присоединяются к основному паропроводу.

Такой метод дает сокращение сроков подогрева, однако вследствие обводнения нефтепродукта применим только для нефтепродуктов, не ухудшающих своего качества при обводнении и легко отстаивающихся от воды.

При подогреве острым паром необходимо:

а) давление пара при входе в цистерну не ниже 3 а/п;

б) после небольшого промежутка времени спустить из цистерны часть нефтепродукта с тем, чтобы не произошло выброса.

2. Переносными змеевиками (фиг. 74), изготовляемыми из цельнотянутых труб диаметром 1 - iVat изогнутыми витками. Наружный" диаметр витков не должен быть больше ЗСО мм, в связи с чем поверхность нагрева змеевика ограничена.
