3. Для замера нефтепродукта в горизонтальных резервуарах и> вагонах-цистернах применяется метршток. Метршток-деревянная или металлическая рейка с нанесенными миллиметровыми делениями. На металлическом метрштоке деления наносятся на рейке, к дгревянным прикрепляется металлическая лента рулетки.

4. Водочувствительнач лента служит для определения высоты водяного слоя на дне резервуара. Лента изготовляется из бумаги с нанесенным слоем краски, обесцвечивающейся в воде.

5. Ареометры с вставленным термометром для определения удельного веса и температуры нефтепродукта.

6. Ведерко высотой 500 мм и диаметром не мете трех наибольших диаметров ареометра для измерения удельного веса и температуры нефтепродукта.

Ведерко служит и для отбора проб нефтепродукта из гервуара нефтебазы.

7. Пробоотборник для отбора проб - специальное ведерко емкостью не менее 1 Л\ дно пробоотборника утяжелено для более легкого погружения в нефтепродукт. Крышка пробоотборника овальной формы, укреплена на оси несколько наклонно и пригнана внутри сосуда. На крышке имеются два кольца для спускных цепей и втулка для стальной рулетки.

При замере нефтепродукта необходимо определить:

1) высоту налива подтоварной воды;

2) общую высоту налива воды и нефтепродукта;

3) удельный вес и температуру нефтепродукта.

Замер высоты воды производится водочувствительной лентой, прикрепляемой к лоту или концу метрштока. При опускании лота необходимо, чтобы ori не взво;<новал поверхности водяной подушки и не получилось удара при соприкосновении с днищем резервуара, для чего опускают лот медленно.

В бензинах, керосинах и светлых маслах лента выдерживается 5-10 мин., в темных нефтепродуктах 10-15 мин. и больше.

При замерах темных нефтепродуктов лот с водочувствительной лентой ополаскивается в керосине до тех пор, пока грань отъедания волой не станет ясной.

При определении общего уровня воды и нефтепродукта лента в месте предполагаемого взлива при замере светлых нефтепродуктов натирается мелом, а при замере бензинов натирается до блеска. Опускание ленты в резервуар производится с постоянной точки замера, отмеченной на люке краской, вставкой медной пластинки и т. д. Замер общего уровня производится несколько раз и принимается средний.

Для определения удельного веса и температуры нефтепродукта из резервуара ведерком отбирается проба. Перед отбором пробы ведерко выдерживается в нефтепродукте с тем, чтобы проба имела среднюю температуру нефтепродукта в резервуаре.

Ареометр опускается в ведерко так, чтобы он не соприкасался со стенками, не опускался ниже деления, соответствующего удельному весу, и был защищен от ветра. Отсчет производится по верхней линии соприкосновения нефтепродукта и ареометра.

При определении температуры ртутный шарик должен оставаться в



н фтепродукте и отсчет производится после того, как столбик ртути примет постоянное положение.

Для лабораторных анализов из резервуаров отбирается пробоотборником средняя проба, составляемая из проб верхнего, срединного и нижнего уровней.

В вертикальном резервуаре проба из верхнего слоя отбирается на расстоянии 10% высоты налива нефтепродукта от поверхности и в среднюю пробу вводится 1 часть, срединная - из средней высоты влива и вводится 3 части, из нижнего уровня - с самого нижнего доступного* уровня после спуска или отстоя воды и вводится 1 часть. При неподвижно установленной сливной трубе нижняя проба отбирается на ее уровне.

В горизонтальных резервуарах проба из верхнего уровня отбирается на 10% диаметра резервуара ниже уровня нефтепродукта, средняя - на средине высоты взлива и из нижнего уровня - с самого нижнега доступного уровня после спуска или отстоя воды. При неподвижно-установленной сливной трубе проба из нижнего уровня отбирается на у овне сливной трубы.

Количество частей проб, отобранных из разных уровней, то же,, что и для вертикальных резервуаров.

При частичном заполнении горизонтального резервуара средняя, проба составляется в пропорции, указанной в табл. 133.

Таблица 133 Уровень отбора проб в горизонтальном цилиндрическом резервуаре

Высота взлива продукта (в % к диаметру резервуара)

Уровень, с которого берут пробу (в % к диаметру резервуара, считая снизу)

Число частей, вводимых в среднюю пробу с уровня

1 нижний

20 30 <0

20 25

с самого нижнего доступного уровня после спуска или откачки воды или из резервуаров с неподвижно установленной трубой -на ее уровне

1 •

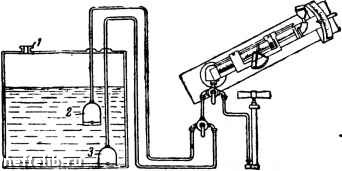

Фиг. 133. Схема принципа деПствия пневмеркатора с указателем удельного веса.

/-отверстие для вентиляции; 2 - балачс-камера Nil; J -баланс-камера № 2.

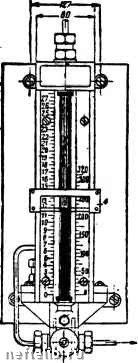

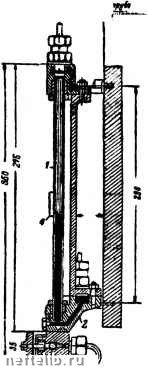

Фиг 133а. Указатель уровня бензина с одним столбиком ртути.
