		Вес 1 пог. м		, кг		Расстояние между опорами.
				изолированной
я >о >» о.				трубы
	трубы	»i 1 1- о g§ DC %	is Ц	S3 е( £§ ffi О	gl X s « о-2 с * о о	&1 "1	о а S
			§£	§£	§£	се >	§£•
44.5/40	2,34	14.5	27.3	16,8	29.6
57/51	3,99	16.2	29,8	20,2	33,8
83/76.5	6,39	.20,0	35.3	26.4	41.7
108/100.5	9,64	48,2		57.8	89,8
133/125	12.73	54.0	77,4	66.7	90,1
159/150	17,15	60.0	85,1	77,1	102.2
216/2.3	33,58	73.3	101.9	106,9	135.5

Примечание. В таблице принята толщина изоляции: при диаметрах до 76 мм -60-100 мм; при диаметрах 100 лм« и выше -100 и 140 мм.

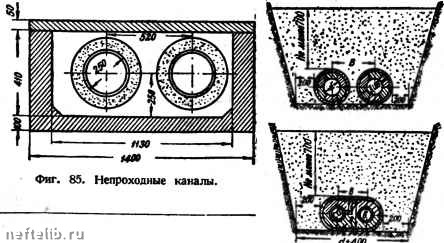

Фиг. 86. Бесканальная прокладка паропроводов.

Нормальные величины расстояний между опорами (Б. А. Завадовский)

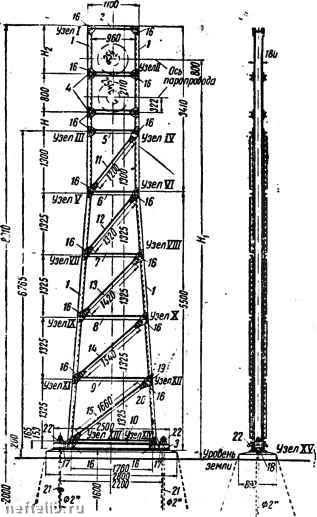

Фиг. 87. Железная клепаная мачта под двойной паропровод диаметром 250 мм.

Для свободного передвижения трубопровода на промежутке между двумя неподвижными опорами применяются роликовые опоры без боко-

бот 0%"

Приваренные шстины

tU-r . о; It Ш

Фиг, 88. Неподвижная опора с чугунным башмаком.

Фиг. 89. Роликовая опора.

вого перемещения (фиг. 89), то же с возможностью боковых перемещений (фиг. 90) и подвески (фиг. 91).

При канальной прокладке преимущественно применяются катковые опоры (фиг. 92).
