Арматугра и гаряятура паровых котлэв

Для управления работой котельного агрегата н контроля его работы устанавливаются специальные устройства и приборы, называемые арматурой паровых котлов.

Паровые котлы поверхностью нагргва свыше 100 или производительностью свыше 4,5 шчзс должны иметь не менее двух самостоятельных вводов питательной воды.

Каждый ввод должен иметь запорный питательный вентиль (фиг. 10Э) или задвижку (фиг. 101) для отключения котла от питательного трубопровода или регулировки подачи воды в котел.



Фиг. 100. Питательный запорный вентиль для давления до 40 кг/см.

Фиг. 101. Питательная запорная задвижка.

Непосредственно к вентилю или в крайнем случае к стальному отводу устанавливается обратный клапан (фиг. 102), назначение которого в том, чтобы при снижении давления в трупопроводе или повышении дав.1ения в котле не допустить выхода воды из котла в трубопровод. При давлении в трубопроводе большем, чем в котле, вода, поднимая тарелку клапана, свободно проходит в котел.

Наблюдение за уровнем воды в котле производится по водоуказа-тельным стеклам. Для котлов низкого давления существует два типа стекол: простое (фиг. 103) и Клингера (фиг. 104).

На паровых котлах устанавливается по два водоуказательных стекла.

Измерение давления в котле осуществляется при помощи манометра (фчг. 105), присоединяемого к паровому пространству котла сифонной



трубкой (фиг. 106), и трехходовым краьом с фланцем для присоединения контрольного манометра (фиг. 107). Сифонная трубка, заполняясь конденсатом, предохраняет манометр от влияния пара. Наивысшее допускаемое давление в котле отмечается на манометре красной чертой.

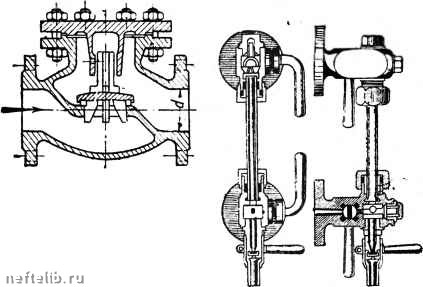

Фиг. 102. Обратный питательный клапан для давления 40 кг/см.

Фиг. 104. Водоуказатель-ное стекло Клингера.


Фиг. 103. Простое водоуказательное стекло для низкого давления пара.


Фиг. 105. Манометры.

а - мембранный монометр; б - мо-мометр с пружиной Бурдона.

Для Предотвращения аварии котла при повышении давления сверя допускаемого устанавливаются предохранительные клапаны, по два на каждый котел. На стационарных котлах обязательна установка рычажных предохранительных клапанов (фиг. 108). Нагрузка на клапанах такого типа регулируется весом груза и длиной рычага.



На нестационарных котлах устанавливаются пружинные предохранительные клапаны (фиг. 109).

Один из устанавливаемых предохранительных клапанов является контрольным и после его регулировки закрывается кожухом и плом-1фуется или запирается на замок.

Давления, на которые должны быть отрегулированы предохранительные клапаны, приведены в табл 115.



Фиг. 106. Сифонные трубки.

Фиг. 107. Трехходовой кран с фланцем для контрольного манометра.

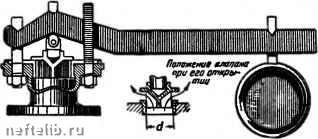

Фиг. 108. Общий вид стального ршажного предохранительного клапана.

Таблица 115

Дзления, пэи ktoimx доякн4 огкрызаться предохравигелные клапаны, в % от рабочего давления в котле

Мрсто установки клапана

Название клапана

Давление открытия клапана

Паровые котлы с давлением:

меньше 7 ати 7-13 ати 13-100 ати

Все клапаны Все клапаны Контрольный клапан Остальные клапаны

100,„+0.2 am 103%

ЮЗо/о 105о/„

�07323
