откуда

т \х.

(VIII. 1.10) (VIII. 1.11)

Предположение т = const приводит к необходимости значительного снижения Кт для согласования с экспериментальными данными [2], относящимися в первую очередь к известному нефтяному месторождению Вудбайн.

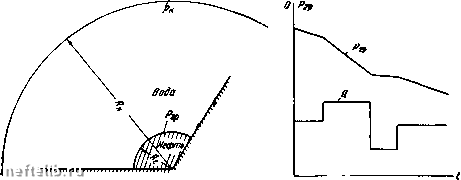

Рис. VIII. 1а. Схема нефтяного месторождения в Вудбайне.

Рис. VIII. 16. График зависимости дебита и пластового давления на границе раздела от времени.

Это месторождение, находящееся в Восточном Техасе, в плане можно рассматривать как сектор с углом раствора около 120° . Нефтяная часть граничит с огромной массой воды, как показано схематично на рис. VIII, 1а. Нефтяная часть была хорошо разбурена, и было отобрано много жидкости - нефти и воды. На протяжении нескольких лет измеряли давление ргр на границе раздела вода - нефть и получили кривую изменения ргр в зависимости от времени t (рис. VIII. 16).

Затем строили другую кривую - дебит всей отобранной жидкости за тот же период времени. Пластовое давление было выше давления насыщения и, следовательно, весь газ был растворен и в пласте свободного газа не было. Режим месторождения, таким образом, типично водонапорный.

Если бы вода была абсолютно жесткой, несжимаемой, то связь между дебитом и давлением ргр определялась бы формулой вида формулы Дюпюи, так как нефтяной пласт можно рассматривать схематично в виде огромной скважины в окружающем водоносном пласте радиусом Rc (рис. VIII. 1).



Однако характер связи между давлением на водоразделе ргр и отбором жидкости заставил предположить, что здесь имеются проявления упругих свойств окружающей массы воды.

Это явление можно исследовать, решив дифференциальное уравнение упругого режима (VIII. 1. 8) при начальном условии t = О, Р = Ро-

Согласно этому условию до начала разработки первоначальное пластовое давление всюду одинаковое. Граничные условия имеют следуюш,ий вид: на контуре «скважины» г = Rc - радиусу «скважины», т. е. месторождение рассматривается как укрупненная скважина радиусом порядка 40 км, задан дебит жидкости в функции времени Q = Q {t).

На контуре питания Rk известно давление jpk. Решение этой задачи в результате интегрирования уравнения (VIII. 1. 8) позволило найти давление в любой точке пласта в любой момент времени р = р {г, t), следовательно, и на водоразделе при г = Rc- Вычисленное американскими авторами давление без учета упругости пористой среды был о сопоставлено с.фактически наблюденным [Лт. 1.11]. Расчетная и фактическая кривые пластового давления хорошо совпали в предположении, что модуль объемного сжатия жидкости в пласте Вудбайн равен 2000 ат, примерно в 10 раз меньше модуля упругости обычной воды.

Маскет, Шилсуиз и Херст [Лт. I. И] предложили объяснить эту разницу вероятным наличием небольших газовых включений, которые могли быть расположены на огромной водоносной плош,ади. Достаточно было предположить, что около 5% пор водяного пласта занято газом, чтобы эффект упругости жидкости стал в 10 раз меньше. Газ таким образом, играет ту же роль, что и воздух в воздушном колпаке поршневого насоса, - является амортизатором. Другое объяснение кажуш,ейся сверхсжимаемости пластовой воды в Вуд-байне, основанное на совместном учете упругости пластовой жидкости и самого пласта, было предложено Джейкобом [3] и В. Н. Щел-качевым [1].

Джейкоб рассмотрел схематичную, но физически вполне обоснованную картину сил, действуюш,их на продуктивную зону пласта со стороны содержащейся в нем жидкости и вышележащих горных пород, и получил для неустановившегося плоско-радиального притока упругой жидкости к скважине уравнение, совпадающее по виду с (VIII. 1. 8) и содержащее постоянный коэффициент, в которомучтены одновременно упругие свойства жидкости и пористой среды, но в несколько другой форме, нежели в (VIII. 1. 8). В. Н. Щелкачев предложил в виде исходной зависимости линейную форму связи пористости с давлением (VIII. 1. 4) и основанный на ней вывод уравнений (VIII. 1. 7) и (VIII. 1. 8) [4]. В более поздних работах В. Н. Щелкачева, обобщенных в книге [25], содержится наряду с обширной библиографией подробное обсуждение ряда вопросов и материалов.



связанных с разработкой пласта Вудбайн, в том числе и соображений Джейкоба.

Вывод уравнения (VIII. 1. 8), предложенный Джейкобом, представляет несомненный интерес ввиду своей физической наглядности. В связи с тем, что, насколько известно, в нашей литературе этот вывод до сего времени не приводился, ниже он кратко дается в своей основной части с некоторыми не меняющими существа дела изменениями.

Рассмотрим продуктивный пласт мощностью h, насыщенный жидкостью с статическим давлением р.

В статическом состоянии горное давление, определяемое весом вышележащих горных пород, уравновешивается реакцией твердого скелета продуктивного пласта и давлением пластовой жидкости. Горное давление, на больших глубинах залегания можно считать постоянным и не зависящим от нагрузки на дневной поверхности, которая может быть переменной вследствие разных причин, например при возведении различных сооружений, перевозке тяжелых грузов автомобильным и железнодорожным транспортом и т. д.

Считая горное давление постоянным, мы приходим к выводу, что изменения пластового давления dp, возникающие при откачке или закачке жидкости, должны вызывать соответствующие изменения d Oz напряжения сжатия в твердом скелете грунта. Связь между dp ж d Oz можно представить в виде

daz = - a.dp, (VIII. 1.12)

где а - некоторый коэффициент, зависящий от геометрии контакта твердых зерен с кровлей, пористости, механических характеристик кровли, которая, конечно, не является абсолютно жесткой недеформируемой поверхностью, и т. д.

Величина d в свою очередь связана с изменением dh текущей мощности пласта h соотношением

dh (VIII. 1.13)

П Иск

где Есн - модуль упругости твердого скелета. Величины а и Есн зависят от ряда факторов: структуры и механических характеристик твердого скелета, формы и характера упаковки твердых частиц, слагающих скелет, и т. д. Постоянство величины Еск в некотором диапазоне изменения напряжения сжатия о соответствует линейному закону Гука для твердого скелета, что мы и примем в дальнейшем, хотя имеется ряд указаний как о нелинейном, так и необратимом характере упругих деформаций пласта. Последнее обстоятельство подробно исследовано в работе Г. И. Баренблатта и А. П. Крылова [5], содержащей весьма полный анализ напряжений и деформаций насыщенной жидкостью пористой среды под действием внешних
