На завершающем этапе восстанавливают все существующие элементы по трассе нефтепровода на ремонтируемом участке. Завершение работ оформляется актом ввода в эксплуатацию или исполнительным приемо-сдаточным актом.

5.4. РЕМОНТ ПРОТЯЖЕННЫХ УЧАСТКОВ НЕФТЕПРОВОДА (ДЛИНОЙ БОЛЕЕ 20 Dy) С ПРИМЕНЕНИЕМ ГРУНТОВЫХ

ОПОР

Данная схема может быть использована при выборочном ремонте участков нефтепровода длиной более 20Dy, имеющих дефекты геометрии (вмятины, гофры) в пределах допустимой глубины и стенок трубы при остаточной толщине стенки не менее 5 мм или повреждении изоляционного покрытия. Ремонтные работы ведутся без вырезки дефектных мест и остановки перекачки, при давлении в трубопроводе, не превышающем максимально допустимое по расчету и не более 3,5 МПа (в зависимости от остаточной толщины стенки труб) [25].

Вскрытие дефектного участка осуществляется одноковшовым экскаватором ниже нижней образующей нефтепровода для обеспечения возможности подкопа под него. Подкоп можно производить впоследствии устройством подкопа или выполнять одновременно при вскрытии одноковшовым экскаватором УДС-11 4 с поворотным ковшом. В конечном счете после подкопа грунта расстояние от стенок и дна траншеи до нефтепровода должно быть не менее 0,5 м для обеспечения возможности работы ремонтной техники и ремонтного персонала. При разработке грунта минимальное расстояние между стенкой трубы и ковшом вскрышного экскаватора должно быть не менее 0,15 - 0,20 м. Основание отвала минерального грунта следует располагать не ближе 0,5 м от края траншеи во избежание обвала.

Вскрытие дефектного участка нефтепровода с подкопом при данной схеме производится с оставлением грунтовых опор.

Рассматриваемая схема ремонта по своим условиям и назначению аналогична схеме ремонта протяженных участков нефтепроводов методом последовательных захваток. Ремонт с применением грунтовых опор более экономичен, так как вскрышной экскаватор может за один прием вскрыть весь участок и затем быть использованным на другом участке. Од-



нако в данном случае грунтовые опоры при ширине 1 -2 м должны обеспечить устойчивое положение нефтепровода, чего невозможно достичь при слабых, сильноувлажненных и сыпучих грунтах. В каждом конкретном случае это решение принимается при разработке рабочей документации, с корректировкой по месту в зависимости от тех или иных условий (погоды, времени года, наличия техники и т.д.).

Технологические параметры схемы ремонта выбирают таким образом, чтобы на любом этапе процесса ремонта длина подкопанного участка не превышала максимально допустимую. Технологические параметры вскрытия и подкопа зависят от диаметра нефтепровода и не должны превышать значений, указанных в табл. 5.3. Технологическая схема размещения машин и механизмов приведена на рис 5.5.

Последовательность выполнения работ приведена на рис. 5.6, формы и размеры грунтовой опоры - на рис. 5.7.

В рассматриваемой схеме разработка грунта принята условно одноковшовым экскаватором УДС-114 с поворотным ковшом.

На следующем после вскрытия этапе устанавливается очистное устройство на первом по ходу работ пролете (до грунтовой опоры) длиной l4 и производится очистка нефтепровода от старого изоляционного покрытия. Осуществляется тщательный осмотр очищенного нефтепровода на отсутствие выхода продукта, обследуются дефектные места, уточняется соответствие дефектов данным внутритрубной дефектоскопии, определяется необходимость дополнительного дефектоскопического контроля.

По результатам осмотра нефтепровода и обследования дефектных мест окончательно выбирают способ восстановления стенки труб и осуществляют этот ремонт (установка муфт, заварка каверн, шлифовка и т.д.).

Таблица 5.3

Технологические параметры схемы ремонта протяженных участков с применением грунтовых опор

Диаметр ремонтируемого нефтепровода, мм

Технологические параметры ремонтируемого участка

l4, м

b, м

с, м

1 020

1 220

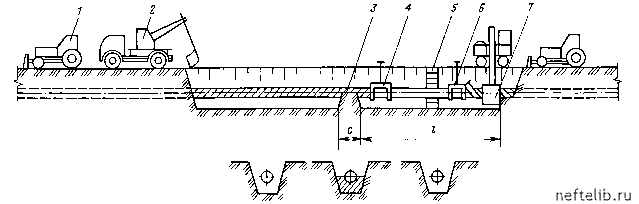

Рис. 5.5. Технологическая схема выборочного ремонта участка нефтепровода (длиной более 11-20 м в за-висимости от диаметра) с применением грунтовых опор:

1 - бульдозер; 2 - экскаватор; 3 - грунтовая опора; 4 - устройство очистки нефтепровода; 5 - лестница; 6 - устройство изоляции; 7 - устройство уплотнения грунта; О - длина грунтовой опоры; I - длина вскрытого участка нефтепровода с подкопом под трубой
