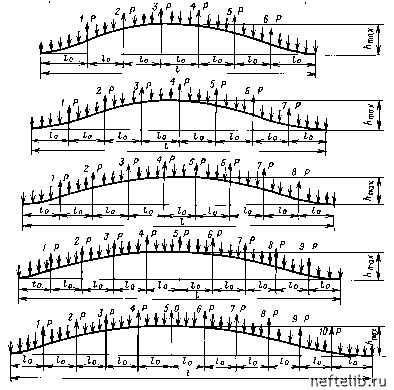

1 ijJumcHUJrLUC. IL IL2, ii3, li li maX 2 -3 -4 -5 -max - -DbiL,uia иидье-

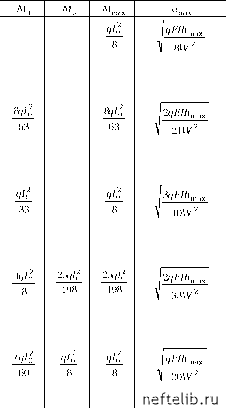

крюками трубоукладчиков; 70, P, W, amax - соответственно расстояние межсопротивления (см3) и максимальное напряжение от изгиба (кгс/см2).

4.4.3. РАСЧЕТ НАПРЯЖЕНИЙ, ВОЗНИКАЮЩИХ В НЕФТЕПРОВОДЕ ПРИ РЕМОНТЕ БЕЗ ПОДЪЕМА С СОХРАНЕНИЕМ ЕГО

ПЕРВОНАЧАЛЬНОГО ПОЛОЖЕНИЯ

В зависимости от числа используемых грузоподъемных механизмов (опор-крепей, трубоукладчиков и т.д.) применяются различные схемы расстановки ремонтных машин и механизмов. Число грузоподъемных механизмов в ремонтной колонне рекомендуется принимать четным, а их передвижение цикличным, что уменьшает до минимума динамические нагрузки на трубопровод и обеспечивает макси мальную безопасность проведения ремонта.

ма (см) и изгибающий момент (кгс/см) в соответствующих сечениях под ду трубоукладчиками (см), усилие на крюке трубоукладчика (кг), момент

Максимальная производительность ремонтной колонны достигается при расстановке подкапывающей, очистной и изоляционной машин по схеме, приведенной на рис. 4.2. В качестве грузоподъемных механизмов использованы передвижные опоры-крепи. Данная расстановка ремонтных машин и механизмов является основной и рекомендуется для преимущественного использования.

Расстановка ремонтных машин и механизмов в ремонтной колонне по схеме, приведенной на рис. 4.3, применяется только в отдельных случаях, так как достигается меньшая производительность ремонтной колонны.

При определении изгибающих моментов трубопровод при-

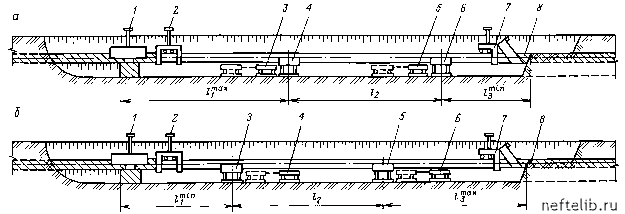

Рис. 4.2. Схема расстановки ремонтных машин и механизмов при ремонте с использованием четырех опор-крепей:

t - нефтепровод поддерживается опорами-крепями 4, 6; • - то же опорами-крепями 3, 5; 1 - подкапывающая машина; 2 - очистная машина; 3-6 - опоры-крепи; 7 - изоляционная машина; 8 - нефтепровод
