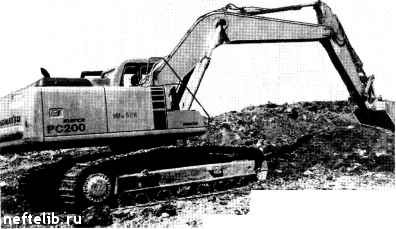

Рис. 3.11. Разработка траншеи одноковшовым экскаватором

На участках со спокойным рельефом местности, отлогих возвышенностях, мягких подножиях и мягких затяжных склонах гор работы могут выполняться роторным траншейным экскаватором.

Для разработки широких траншей с откосами (в сильно-обводненных, сыпучих, неустойчивых грунтах) должны применяться одноковшовые экскаваторы, оборудованные драглайном.

Траншеи с вертикальными стенками без крепления могут разрабатываться в грунтах естественной влажности с нарушенной структурой при отсутствии грунтовых вод на следующую глубину, м:

В насыпных песчаных и гравелистых грунтах................................... Не более 1,00

В супесях....................................................................................................... Не более 1,25

В суглинках и глинах.................................................................................. Не более 1,50

В особо плотных нескальных грунтах................................................. Не более 2,00

Для рытья траншей или ремонтного котлована большей глубины необходимо устраивать откосы различного заложения в зависимости от состава грунта при уровне фунтовых вод ниже глубины выемки (табл. 3.44) [25].

В глинистых грунтах, переувлажненных дождевыми, снеговыми (талыми) и другими водами, крутизна откосов котлова-



Таблица 3.44

Допустимая крутизна откосов траншеи и ремонтного котлована

I Глубина траншеи, м

до 1,5

1,5-3,0

3,0-5,0

Грунт

угол откоса, град.

уклон

угол откоса, град.

уклон

угол откоса, град.

уклон

Насыпной

1 : 0,67

1 : 1,00

1 : 1,25

Песчаный и

гра-

1 : 0,50

1 : 1,00

1 : 1,00

вийный

Супесь

1 : 0,25

1 : 0,67

1 : 0,85

Суглинок

1 : 0,00

1 : 0,50

1 : 0,75

Глина

1 : 0,00

1 : 0,25

1 : 0,50

Лёссовидный

1 : 0,00

1 : 0,50

1 : 0,50

Песчаный

1:0,25

1 : 0,57

1 : 0,75

Примечания. 1. При напластовании различных видов грунта крутизну откосов для всех пластов следует назначать по более слабому виду грунта. 2. К насыпным грунтам относятся грунты, пролежавшие в отвалах менее 6 мес. и не подвергшиеся искусственному уплотнению (проезд, укатка и

т.д.).

нов и траншей должна быть уменьшена до величины угла естественного откоса. Это уменьшение производитель работ обязан оформить актом. При разработке лёссовидных и насыпных грунтов должно предусматриваться крепление стенок.

При образовании трещин у бровки траншеи работы должны быть прекращены. На участках, где проводятся неотложные работы, допускается местное уменьшение крутизны откосов.

Размеры и профили траншей устанавливаются проектом в зависимости от назначения и диаметра нефтепроводов, глубины их заложения, характеристики грунтов, гидрогеологических и других условий.

Заглубление нефтепроводов до верха трубы следует принимать, м, не менее [20]:

При условном диаметре менее 1 000 мм............................................. 0,8

При условном диаметре 1 000 мм и более (до 1 400 мм)................ 1,0

На болотах или торфяных грунтах, подлежащих осушению...... 1,1

В песчаных барханах, считая от нижних отметок межбарханных оснований, в скальных грунтах, болотистой местности...... 1,0

При отсутствии проезда автотранспорта и сельскохозяйственных машин..................................................................................................... 0,6

На пахотных и орошаемых землях....................................................... 1,0

При пересечении оросительных и осушительных (мелиоративных) каналов................................................................................................. 1,1

(от дна канала)



Заглубление нефтепроводов должно определяться также с учетом оптимального режима перекачки и свойств перекачиваемых нефтей в соответствии с указаниями, изложенными в нормах технологического проектирования. Более того, с целью достижения большей надежности и работоспособности нефтепроводов при проектировании необходимо учитывать глубину промерзания грунтов, эрозию почвы, вероятность строительства других коммуникаций, возможное колебание температуры перекачиваемого продукта, неизбежность капремонта и т.д.

Заглубление нефтепровода с балластом определяется как расстояние от поверхности земли до верха балластирующей конструкции.

Ширина траншей по дну должна быть не менее D + + 300 мм для нефтепроводов диаметром до 700 мм (D - условный диаметр трубопровода) и 1,5D - для нефтепроводов диаметром 700 мм и более с учетом следующих дополнительных требований:

для нефтепроводов диаметром 1 200 мм при рытье траншей с откосами не круче 1:0,5 ширину траншеи по дну допускается уменьшать до величины D + 500 мм;

при разработке грунта землеройными машинами ширина траншей должна приниматься равной ширине режущей кромки рабочего органа машины, принятой проектом организации строительства, но не менее указанной выше;

ширина траншей по дну на кривых участках из отводов принудительного гнутья должна быть равна двукратной ширине на прямолинейных участках;

ширина траншей по дну при балластировке нефтепровода утяжеляющими грузами или закреплении анкерными устройствами должна быть равна не менее 2,2D, а для нефтепроводов с тепловой изоляцией устанавливается проектом [21].

При разработке траншеи в скальных грунтах габариты ее должны быть достаточными для выполнения в дальнейшем аварийно-восстановительных работ и производства капитального ремонта нефтепровода по существующим технологиям работ:

а) глубина траншеи

при диаметре труб до 720 мм включительно ниже низа трубы, после осадки подстилающего слоя подсыпки - не менее 0,5 м;

при диаметре труб 820 мм и более ниже низа трубы после осадки подстилающего слоя - не менее 1 ,0 м для обеспече-
