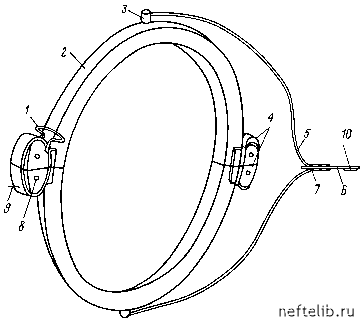

Рис. 3.20. Общий вид трубореза кумулятивного кольцевого подводного (ТрККП):

1 - защелка; 2 - защитная оболочка; 3 - промежуточный детонатор; 4 - утяжеляющие грузы; 5 - ДШ узла инициирования; 6 - магистральный ДШ; 7 - изолента; 8 - болт; 9 - фиксатор; 1 0 - ЭД

Таблица 3.48

Типы и основные параметры труборезов ТрККП

Тип трубореза подводного ТрККП

Диаметр УКЗ, мм

Габаритные размеры трубореза, мм

Масса ВВ

в УКЗ, кг

Масса ВВ

в промежуточном детонаторе, кг

Масса трубореза

Масса утяжеляющего груза

диаметр

толщина

ТрККП-219-10 ТрККП-273-10 ТрККП-325-10 ТрККП-377-10 ТрККП-426-10

ТрККП-529- 1 0 ТрККП-720- 1 0

ТрККП-820- 10

14,5 14,5 14,5 14,5 14,5 14,5 14,5 14,5

445 473 525 603 626 755 946 1040

50 50 50 50 50 50 50 50

0,108±0,002 0,130±0,004 0,152±0,005 0,176±0,006 0,194±0,007 0,236±0,008 0,316±0,009 0,356±0,01

0,03±0,002 0,03±0,002 0,03±0,002 0,03±0,002 0,03±0,002 0,03±0,002 0,03±0,002 0,03±0,002

0,955 1,156 1,340 1,550 1,720 2,085 2,800 3,140

2,9 3,1 3,5 3,9 4,3 4,7 5,8 6,9

ТрККП-219-14

ТрККП-273- 1 4

19 19

445 473

50 50

0,160±0,007 0,200±0,008

0,06±0,005 0,06±0,005

1,260 1,580

2,4 2,6



Тип трубореза подводного ТрККП

ТрККП-325- 1 4 ТрККП-377- 1 4 ТрККП-426- 1 4 ТрККП-529- 1 4 ТрККП-720- 1 4 ТрККП-820- 1 4

ТрККП-1020 -14 ТрККП-1220 -14

ТрККП-1020-1

ТрККП-1220 -18

Диаметр УКЗ,

Габаритные размеры трубореза, мм

Масса ВВ в УКЗ, кг

ТрККП-1020 - 20 ТрККП-1220 - 20 ТрККП-1420 - 20

19 19 19 19 19 19 19

25 25

30 30 30

диаметр

525 603 626 755 946 1 040 1 240

1440

1 260 1 460

1 260 1 460 1 660

толщина

50 50 50 50 50 50 50

70 70

70 70 70

0,240±0,009

0,260±0,01

0,300±0,012

0,350±0,015

0,460±0,02

0,520±0,02

0,640±0,02

0,760±0,02

1,1 60±0,025

1,560±0,025 1,840±0,03

2,160±0,03 2,520±0,03

Масса ВВ

в промежуточном детонаторе, кг

0,06±0,005 0,06±0,005 0,06±0,005 0,06±0,005 0,06±0,005 0,06±0,005 0,06±0,005

0,06±0,005

0,1 ±0,01

0,1±0,01

0,16±0,01 0,16±0,01 0,16±0,01

Масса трубореза

1 ,690 1 ,800 2,500 2,960 3,700 4,1 40 4,520

4,540

6,1 20

7,200

8,200 9,620 11,220

Масса утяже-ляюще-го гру-

3,0 3,4 3,8 4,4 5,5 6,3 7,4

10,9

11,5 1 3,5 1 6,5

При подрыве ТрККП образуется высокоскоростная кумулятивная струя, которая осуществляет резку.

Защелка представляет собой резиновое кольцо с ручкой и служит для соединения полуколец ТрККП между собой при монтаже трубореза на трубопроводе.

Фиксатор предохраняет защелку от выпадания при монтаже ТрККП.

Для обеспечения средней плотности ТрККП, равной 1 ,3, предусмотрены утяжеляющие грузы из листовой стали. Масса грузов выбирается в соответствии с табл. 3.48.

Шнуровые кумулятивные заряды (ШКЗ) [33] 1 . Назначение

Шнуровые кумулятивные заряды предназначены для резки на открытом воздухе трубопроводов, крупногабаритных сооружений (резервуары, доменные печи, химические реакторы, корпуса кораблей и т.п.) и других металлоконструкций с толщиной стенки до 25 мм включительно.

Климатическое исполнение ШКЗ категории I по ГОСТ 1 51 50-69. Температурный интервал эксплуатации ШКЗ - от минус до плюс 70 °С.

Область применения ШКЗ - резка стальных резервуаров, очищенных от остатков нефти, нефтепродуктов, парогазовых смесей нефти и нефтепродуктов с воздухом, включаяя резку магистральных трубопроводов, отходящих и подводящих линий. Трубопроводы должны быть очищены от остат-



ков нефти, парогазовых смесей нефти с воздухом или заполнены водой.

2. Технические данные и состав

Основные параметры и размеры ШКЗ приведены в табл.

3.49 и на рис. 3.21 .

Подрыв ШКЗ осуществляется электродетонатором с помощью держателя детонатора. Схема инициирования ШКЗ изображена на рис. 3.22. Состав электрической части приведен в

табл. 3.50.

Указанные составные части не входят в комплект поставки ШКЗ. Состав электрической части, приведенный в табл. 3.50, распространяется на все типы ШКЗ.

3. Устройство и работа

Исполнительным элементом изделия является шнуровой кумулятивный заряд, энергия взрыва которого, образуя кумулятивную струю, перерезает преграду. Заряд выпускается в виде бухт длиной от 1 до 50 м.

При необходимости получить заряд меньшей длины от бухты может быть отрезан ножом (из цветного металла) отрезок нужной длины.

Таблица 3.49

Основные параметры и размеры ШКЗ

Показатели

ШКЗ-1

ШКЗ-2

ШКЗ-3

ШКЗ-4

ШКЗ-5

ШКЗ-6

Диаметр D,

8,0±1,5

12,0±1,5

15,5±1,5

19,5±2,0

20,0±2,0

29,0±2,5

Высота Я, мм

8,0±1,5

12,0±1,5

15,5±1,5

19,5±2,0

24,0±2,0

29,0±2,5

Глубина вы-

5,0±1,5

8,0±1,5

10,0±1,5

13,0±2,0

16,0±2,0

19,0±2,5

емки h, мм

Толщина гиб-

0,4+0,6

0,6+0,8

0,8+1,0

1,0+1,2

1 ,1 +1 ,4

1 ,3+1 ,6

кой металли-

зированной

ленты S, мм

Длина, м

1+50

1+50

1+50

1+20

1+20

1+20

Масса 1 м

60±1 5

1 00±20

1 80±20

270±25

440±30

590±35

ШКЗ без об-

лицовки, г

Масса 1 м

95±20

1 80±25

280±25

41 0±30

670±35

900±40

ШКЗ с обли-

цовкой, г

Толщина пе-

ререзаемой

преграды, мм

(не более)

Минимальный

радиус пере-

гиба, мм

Примечание. При резке трубопроводов, заполненных водой, толщина перерезаемой преграды уменьшается на 15 %.
