Рис. 2.6. Распределение дефектов типов расслоения и включения по окруж -ности трубы (цифры - общее количество дефектов в секторе шириной 5°)

особенностей дефектоскопа для дефектов типа потеря металла с зафиксированной остаточной толщиной стенки 5,2 мм реальная остаточная толщина стенки может быть значительно ниже.

Суммарная длина всех дефектов типа потеря металла составляет 833,098 м, что составляет 0,55 % протяженности обследованного участка трубопровода. Из них 289,495 м приходится на болота, что составляет 34,7 %, при протяженности самих болот по трассе 25,6 %. Отсюда следует, что на болотах дефектов коррозии больше, чем на остальных участках.

Н а рис. 2.8 показано распределение коррозионных дефектов типа потеря металла по глубине.

Н а рис. 2.9 показано распределение дефектов типа потеря металла по окружности трубы. Большая плотность коррозионных дефектов в областях ниже горизонтального диаметра характерна для трубопроводов с пленочной изоляцией. Такая картина является результатом сползания пленки при засыпке траншеи грунтом и дальнейшем уплотнении засыпанного грунта. При этом появляются гофры изоляционной пленки. В этих гофрах в последующем накапливается влага и происходит подпленочная коррозия металла. Этот вывод полностью

Дистанция,

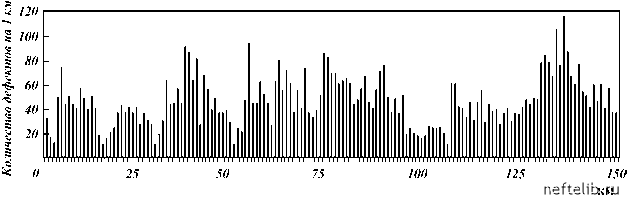

Рис. 2.7. Распределение дефектов типов расслоения и включения вдоль трубопровода

99999�99999�

Таблица 2.8

Распределение обнаруженных дефектов типа потеря металла по размерам (по длине, глубине) и другим параметрам

Характеристики дефектов

Потеря металла (всего) Потеря металла на внутренней поверхности Потеря металла на наружной поверхности Потеря металла глубиной:

от 1 до 2 мм

от 2 до 3 мм

от 3 до 4 мм

от 4 до 5 мм

более 5 мм Потеря металла длиной:

менее 0,1 м

от 0,1 до 0,2 м

от 0,2 до 0,5 м

от 0,5 до 1 м

от 1 до 2 м

от 2 до 3 м

от 3 до 10 м

более 10 м

Потеря металла в сочетании с вмятинами и гофрами

Потеря металла в сочетании с расслоениями Потеря металла, примыкающего к сварному шву

Потеря металла, примыкаюшего к продольному сварному шву

П отеря металла, примыкаюшего к поперечному сварному шву

согласовывается с результатами визуально измерительного обследования дефектной катушки, вырезанной из трубопровода (см. рис. 2.3).

Визуальное обследование участков трубопроводов с обнаруженными дефектами типа потеря металла показывает, что изоляционная пленка не везде плотно прилегает к поверхности трубы в окрестности продольного сварного шва из-за геометрического усиления шва. При этом влага попадает в узкую область в непосредственной окрестности продольного сварного шва, и происходит коррозия в зоне сплавления. Опасность таких дефектов в узкой околошовной зоне велика по следующим двум причинам:

эти дефекты плохо обнаруживаются дефектоскопом «Ультраскан», так как практически сливаются со сварными швами;

здесь сосредотачиваются одновременно несколько факторов опасности (см. раздел 2.3, пример 2.2).
