бора при нагруженном образце; 80 - показания прибора при ненагруженном образце. И змеренные относительные деформации приведены в табл. 6.6. Линейные напряжения о определяли с использованием диаграммы деформирования металла, которая показана на рис. 6.3. В области упругих деформаций можно использовать формулу о = Вг, где E = 206 000 МПа - модуль упругости стали. Измеренные напряжения показаны в табл. 6.7. Таблица 6.6 Измеренные относительные деформации б, %
Таблица 6.7 Измеренные линейные напряжения о, М Па (получены с использованием диаграммы деформирования)

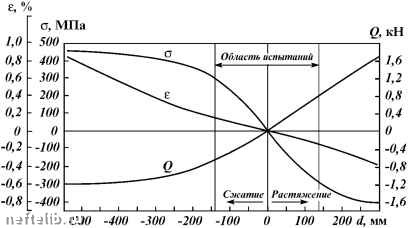

 Рис. 6.3. Диаграмма деформирования металла трубы (УБКУА, сталь марки 17ПС, размер 1220x12 мм) Для проверки полученных экспериментальных результатов провели расчеты напряженно-деформированного состояния С-образных образцов при различных нагруже-ниях. Расчетная программа основана на методе конечных элементов. На рис. 6.4 приведены расчетные значения деформаций в С-образном образце (толщиной 11,5 мм, шириной 60 мм, длиной по наружной поверхности 1850 мм) при различных значениях растяжения и сжатия образца. На графиках по горизонтали отложены расстояния х от вершины образца (в одну сторону со знаком минус, а в другую - со знаком плюс), а по вертикали - значения напряжений а. Кажды1й из графиков соответствует сжатию или растяжению образца на определенную величину d. Точки соответствуют результатам тензометрирования. На рис. 6.5 приведены зависимости деформаций е и напряжений а на вершине образца, а также усилия Q от значения сжатия - растяжения d. По этой зависимости можно выбирать режимы испытаний С-образных образцов на остаточный ресурс. Проектное рабочее давление нефтепровода УБКУА на данном участке равно 50 кгс/см2 = 4,9 МПа. При этом кольцевые напряжения от внутреннего давления p а = ш(D - 25) = 4,9 (1220-2. 12) = 244,2 МПа. 25 2. 12  Рис. 6.4. Распределение напряжений на поверхности С-образного образца при сжатии-растяжении на различные значения d (сплошные линии соответствуют решению методом конечных элементов, точки - результатам тензометри рования)  Рис. 6.5. Зависимость напряжений и деформаций в вершине С-образного образца от параметров нагружения 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 [ 88 ] 89 90 91 92 93 94 95 96 97 98 99 100 101 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
