Была также изучена зависимость выходных параметров от всех других исходных параметров. По результатам расчетов установлено следующее.

При данной технологии ремонта параметр La практически не влияет на основные параметры напряженно-деформи-рованного состояния трубопровода. Следовательно, при выборе длины! «земляной тумбы!» La следует исходить только из технологических соображений.

Параметр L4 существенно влияет на напряженно-деформи -рованное состояние трубопровода. При равных других условиях с увеличением размера L4 ремонтные напряжения и просадка трубопровода сначала растут, затем стабилизируются. Стабилизация происходит при L4 = 25 м, что составляет примерно 20D. Таким образом, длина участка подсы!пки и подбивки грунта должна быть не менее 20 диаметров трубы.

При данной технологии ремонта глубина залегания трубопровода Н1 практически не влияет на основные параметры напряженно-деформированного состояния трубопровода.

Жесткость грунта в исходном состоянии почти не влияет на напряжения при ремонте, но значительно влияет на по-слеремонтную просадку трубопровода. Чем мягче грунт, тем больше просадка трубы после ремонта.

Таким образом, ремонтные напряжения снижаются с увеличением диаметра трубы, с увеличением толщины стенки трубы, с уменьшением длины подкопанного участка, с уменьшением расстояния ремонтных машин от края «земляной тумбы», с уменьшением веса ремонтных машин, с уплотнением грунта при подсыпке и подбивке, с уменьшением глубины подкопа под трубой.

От остальных параметров ремонтные напряжения зависят слабо.

5.7. РЕМОНТ С ПОДЪЕМОМ ТРУБОПРОВОДОВ БОЛЬШИХ ДИАМЕТРОВ

Одной из плохо решенных задач при капитальном ремонте трубопроводов с заменой изоляцией является определение последовательности операций и технологических параметров ремонта на сложных участках. Сложными участками в данном случае являются переходы через реки, дороги, овраги,

воздушные переходы, окрестности жестких элементов (задвижек, патронов, перемычек, узлов запуска и приема средств очистки и диагностики).

До недавнего времени такие места оставались без ремонта, так как инструкции по капитальному ремонту без остановки перекачки продукта распространялись на трубопроводы за исключением таких сложных участков.

Разработанная в настоящей работе расчетная методика позволяет рассмотреть различные варианты ремонта трубопроводов на сложных участках с учетом всех основных факторов. М етодика позволяет промоделировать различные технологические приемы ремонта, оценить практическую возможность выполнения ремонта, сделать заключение о степени безопасности разных технологий и выбрать наиболее подходящую из рассмотренных.

В качестве приема приведем способ ремонта маги -стральных нефтепроводов большого диаметра на переходах через небольшие реки (речки) с подъемом трубопроводов.

Технология предусматривает следующие основные этапы: вскрыть трубопровод общей длиной L не менее 150 м (влево и вправо от речки по 75 м или более);

расположить четыре трубоукладчика равномерно на расстоянии l друг от друга. Речка должна оставаться в середине;

последовательно небольшими шагами осуществлять подъем трубопровода (рис. 5.27);

выполнить вручную ремонт трубы (изоляции) на переходе;

плавно опустить трубу на исходное положение и провести соответствующие земляные работы.

Для снижения опасности можно остановить перекачку нефти и снять давление на время подъема трубопровода (без опорожнения).

П еред подъемом необходимо убедиться в том, что сварные сты1ки на поднимаемом участке длиной L не имеют недопустимых дефектов. Наиболее опасными типами дефектов при ремонте трубопроводов с подъемом являются непровары и охрупченный металл сварного шва и зоны термического влияния (особенно линии сплавления).

Пример 5.8. В табл. 5.9 приведены оптимальные параметры ремонта с подъемом нефтепроводов Мичуринск - Кременчуг (D = 720 мм, 5 = 9 мм), «Дружба-1» (D = 1020 мм, 5 = 11 мм), «Дружба-2» (D = 1220 мм, 5 = 12 мм).

Как видно из результата (см. табл. 5.9), данная технология

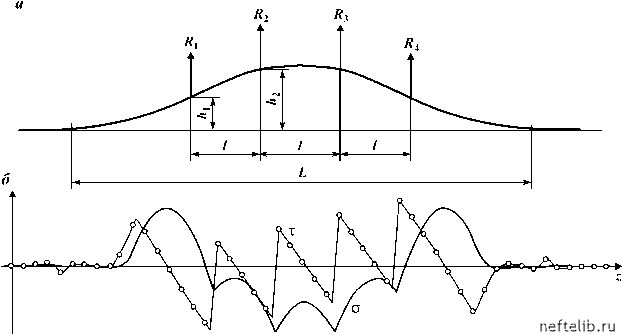

Рис. 5.27. Схема подъема (а) участка трубопровода и напряженное состояние (б) при ремонте
