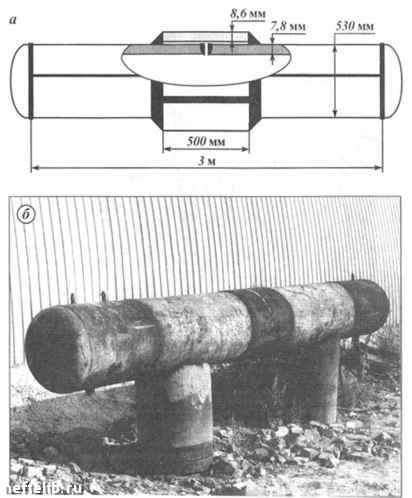

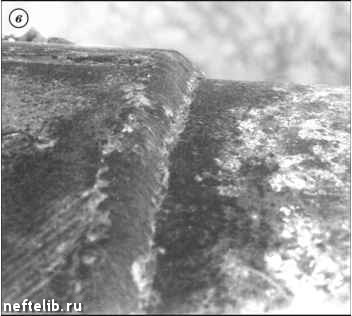

Рис. 6.24. Схема (а) и общий вид (б) испытательного стенда с галтельной муфтой, кольцевой герметизирующий шов (в), выполненный с помощью

этого стенда

Программа испы/т анийй предусматривала следующие этапы.

1. Медленный подъем внутреннего давления в трубе до 4,0 МПа и выдержка под давлением 30 мин.

2. Нагружение 10 циклами давления в диапазоне 1,04,0 М Па.

Рис. 6.24. Продолжение

3. М едленный подъем давления до 5,0 под давлением 30 мин.

4. Н агружение 10 циклами давления

5,0 М П а.

5. М едленный подъем давления до 6,0 под давлением 30 мин.

6. Н агружение 10 циклами давления 6,0 МПа.

7. Медленный подъем давления до 7,0 под давлением 30 мин.

8. Нагружение 1000 циклами давления

7,0 М П а.

9. М едленный подъем давления до 8,0 под давлением 30 мин.

10. Н агружение 100 циклами давления

8,0 М П а.

11. М едленный подъем давления до 9,0 под давлением 30 мин.

М П а и выдержка в диапазоне 1,0-М П а и выдержка в диапазоне 1,0-М П а и выдержка в диапазоне 1,0-М П а и выдержка в диапазоне 1,0-М П а и выдержка

12. Нагружение 100 циклами давления в диапазоне 1,09,0 М Па.

13. Медленный подъем давления до 10,0 МПа и выдержка под давлением 30 мин.

Процесс испытанийй прошел без всяких осложнений. Труба с муфтой выдержали все этапы испытаний. Разрушение и разгерметизация не произошли.

Вывод. Данная галтельная муфта может бы1ть использована для ремонта кольцевых сварных стыковых швов с дефектами. П ри этом полностью восстанавливаются прочность и ресурс участка трубопровода.

6.5. ИСПЫТАНИЯ МУФТ КОНСТРУКЦИИ «БРИТИШ ГАЗ»

И спытания проводили с целью определения возможности применения технологии ремонта трубопроводов, разработанной компанией «Бритиш Газ», на российских магистральных нефтепроводах. Для организации и проведения испытаний создали комиссию, включающую представителей ИПТЭР, ЦтД «Диаскан», НИЛИМ, «Бритиш Газ».

Трубы для испытаний были подготовлены в Уфе силами УСМН и ИПТЭР, в Нижнем Новгороде силами НИЛИМ и ВВМН. Для испытаний подобраны 10 дефектных труб магистральных нефтепроводов, эксплуатируемых длительное время в составе магистральных нефтепроводов России. Диаметры 720, 820 и 1020 мм. Дефекты реальные и искусственные: общая коррозия, вмятины и гофры, комбинированные дефекты в виде вмятин и царапин с развивающимися трещинами, непровары в кольцевых стыках.

Трубы затем были доставлены в «Бритиш Газ», где были установлены ремонтные конструкции. Схема и общий вид ремонтной конструкции показаны на рис. 6.25.

Предусматривались испытания по нескольким программам.

1. Одну часть труб должны были испытать в статическом режиме с целью определения прочности ремонтной конструкции. Для этого планировались:

медленный подъем внутреннего давления до уровня, создающего в стенке трубы напряжение, равное 105 % предела текучести металла;

выдержка под этим давлением 2 ч;

подъем давления до 100 бар.

2. Другую часть труб должны были испытать в цикличе-
