электрода и вывода дуги назад на 15-20 мм на только что наложенный шов. Последующее зажигание дуги производят на металле шва на расстоянии 12-15 мм от кратера.

Сварочную дугу в начале сварки зажигают на выводной планке (клинообразной стальной пластине толщиной не менее 4 мм), установленной на зачищенной поверхности нефтепровода в непосредственной близости от завариваемого дефекта, и плавно переносят на дефект. После этого планку сразу удаляют (до затвердения металла).

П осле завершения заварки дефекта поверхности облицовочного и контурного слоев обрабатывают шлифовальным кругом до ровной поверхности с усилением на швах 0,51,0 мм.

4.5.2. ПРИВАРКА УСИЛИТЕЛЬНЫХ ЭЛЕМЕНТОВ

Ремонтные накладные усилительные элементы (заплаты и муфты) монтируются на действующем нефтепроводе без остановки перекачки при тех же условиях, которые были изложены при рассмотрении заварки (наплавки).

М еханические свойства и химический состав металла заплаты и муфты должны быть близки к свойствам металла труб нефтепровода.

Для увеличения разгружающего эффекта от установки усилительны1х элементов (заплат, муфт, И СО, манжет) рекомендуется при ремонте нефтепровода максимально снизить давление.

П риварку усилительных элементов на дефектный участок нефтепровода, находящегося под давлением перекачиваемой нефти, проводят в следующей последовательности:

подготовка усилительных элементов к монтажу (подгонка размеров, подготовка кромок под сварку, подготовка продольных пазов для установки подкладных пластин, очистка поверхностей в зоне сварки и прилежащих областях шириной 10-15 мм);

монтаж элементов на поверхности нефтепровода с обеспечением необходимого натяга и зазоров;

прихватка смонтированных элементов к трубе; выполнение корневых швов; выполнение заполняющих слоев (валиков); выполнение облицовочного слоя;

пооперационный и окончательный контроль за монтажом и сварными швами.

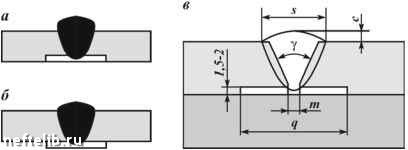

Рис. 4.12. Схемы выполнения стыкового сварного шва с подкладной пластиной (а, б) и подготовка кромок под сварку (в): Y = 40*60°; m = 1*3 мм; q = 40*50 мм; s = 12*18 мм; с= 0,5*3 мм

Перед установкой заплат и обжимных ремонтных муфт дефект типа потеря металла заполняют (зашпаклёвывают) твердеющей пастой на основе эпоксидной смолы или другого коррозионно-инертного материала до уровня поверхности трубы.

М онтаж заплат и обжимных муфт выполняют с натягом, обеспечивающим силовой контакт между усилительным элементом (заплатой, муфтой) и трубой.

Установку заплаты, технологических сегментов, муфты и подкладных колец, их фиксирование на трубе и обжатие осуществляют с помощью гидравлических съемных сборочных приспособлений. Нельзя наносить на трубопровод удары кувалдой или другими предметами.

П родольные швы всех усилительных элементов (технологических сегментов, муфт, технологических и подкладных колец) выполняют стыковыми швами на подкладных пластинах по одной из схем рис. 4.12. Приварка продольны1х швов муфты, колец и сегментов к стенке нефтепровода не допускается.

М еталлическая подкладная пластина толщиной 1,5-2,0 мм и шириной 35-50 мм предварительно устанавливается по всей длине шва и выступает по длине с каждой стороны продольного шва на 25-40 мм. П осле сварки свободные концы подкладной пластины срезаются. В качестве материала подкладной пластины используется мягкая низкоуглеродистая сталь с углеродным эквивалентом не более 0,40 %.

Н а неприварных ремонтных муфтах все кольцевые угловые швы обыкновенные - с прямоугольной кромкой.

Н а приварных ремонтных муфтах все кольцевые угловые

Рис. 4.13. Последовательность наложения слоев (1-6) при сварке муфты и ее элементов к стенке трубы нефтепровода

швы должны быть усиленными - с обратной разделкой кромки. Переход от шва к поверхности трубы должен быть плавным.

Сварку муфты и ее элементов к основной трубе кольцевыми угловыми швами рекомендуется проводить в следующем порядке (рис. 4.13):

на наружную поверхность по периметру трубы ручной дуговой сваркой последовательно по ширине шва наплавить 34 валика, образующие предварительный первый слой шва;

на первый слой шва наплавить последующие валики, образующие второй слой шва;

наружный валик наплавить в последнюю очередь.

При выполнении угловых швов их форма должна исключать образование острых концентраторов напряжений, включая переходы от швов к поверхности трубы.

Сварку муфты и ее элементов к основной трубе кольцевыми стыковыми швами с применением технологических колец рекомендуется выполнить в следующем порядке (рис. 4.14):

установить муфту и выполнить кольцевой угловой шов (см. рис. 4.13);

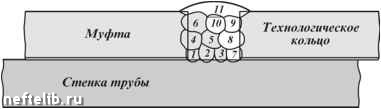

Рис 4.14. Последовательность наложения слоев (1-11) при приварке технологического кольца
