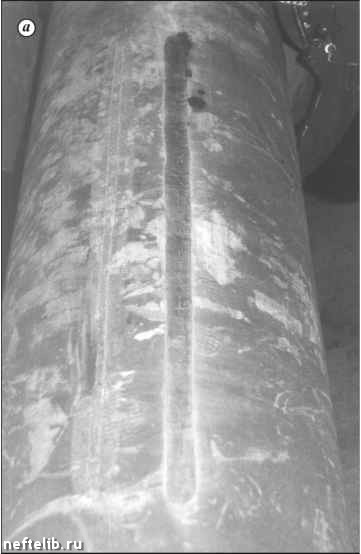

4 3 2  3 5 1500 Рис. 6.15. Дефектная труба, усиленная высокопрочным стеклопластиком: а $ общий вид стенда; б- поперечное сечение стенки трубы; в - продольное сечение стенки; 1 - днище; 2 - труба; 3 - усиливающая оболочка; 4 -дефект, заполненный шпаклевкой; 5 - стенка трубы Таким образом, данный эксперимент показал, что стекло-пластиковая оболочка, нанесенная по технологии [71], обеспечивает безопасность участков трубопроводов с коррозионными дефектами.  Рис. 6.16. Поверхность трубы с дефектом (а) перед намоткой стеклопласти-ковой оболочки и общий вид стенда (б) после формования усиливающей оболочки
М етод выборочного ремонта по данной технологии является эффективным. Об этом свидетельствуют данные табл. 6.14, где приведены сравнительные затраты при ремонте разными способами. 6.4. ИСПЫТАНИЕ СВАРНЫХ РЕМОНТНЫХ МУФТ Целью испытаний, описанных в настоящем разделе, является экспериментальная проверка безопасности ремонтных конструкций в виде сварных муфт различных конструкций. Испытания проведены при непосредственном участии сотрудников ИПТЭР К.М. Гумерова, Р.Т. Ишмуратова, И.К. Гу-мерова и сотрудников ОАО «Уралсибнефтепровод» Р.Х. Ха-жиева, З.А. Мустафина, Р.А. Башарова. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 [ 94 ] 95 96 97 98 99 100 101 |
|||||||||||||||||
 |
 |
