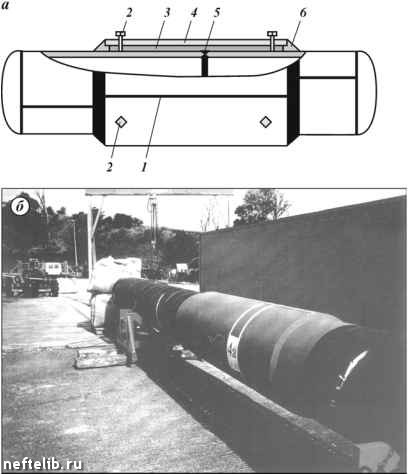

Рис. 6.25. Схема (а) и общий вид (б) ремонтной конструкции «Бритиш Газ»:

1 $ сварной продольный шов на подкладной пластине; 2 $ установочный болт; 3 $ твердеющий наполнитель (на основе эпоксидной смолы); 4 $ муфта (силовой элемент); 5 $ сты1к с дефектами; 6 $ торцевой герметик

ском режиме с целью определения долговечности ремонтной конструкции. Для этого планировались:

создание 10 000 циклов изменения давления в диапазоне от 2 бар до рабочего нормативного (примерно 60 бар); длительность цикла 3 мин;

медленный подъем внутреннего давления до уровня, соз-

дающего в стенке трубы напряжение, равное 105 % предела тек учести металла;

выдержка под этим давлением 2 ч;

подъем давления до 100 бар.

3. Третью часть труб с ремонтной конструкцией должны были испытать на изгиб, имитирующий нагрузки при капитальном ремонте трубопроводов. Для этого планировались:

подъем давления до 20 бар и при данном давлении создание изгибающих напряжений, соответствующих режимам капитального ремонта в соответствии с «Правилами капитального ремонта магистральных нефтепроводов»;

подъем давления до уровня, соответствующего напряжениям в стенке трубы 0,95 предела текучести;

выдержка под этим давлением 2 ч.

Практически все пункты испытаний были выполнены успешно. Ремонтная конструкция была рекомендована к использованию на нефтепроводах ОАО «АК «Транснефть». По результатам испытаний составлены отчеты, которые легли в основу руководящих документов по методам ремонта дефектных участков магистральных нефтепроводов.

СПИСОК ЛИТЕРАТУРЫ

1. Агапкин В.М, Борисов С.Н, Кривошеим Б.Л. Справочное пособие по расчетам трубопроводов. - М .: Недра, 1987. - 192 с.

2. Андрейкив А.Е. Пространственные задачи теории трещин. - Киев: Наук. думка, 1982. - 345 с.

3. Бабич В.К., Гуль Ю.П., Долженков И.Е. Деформационное старение стали. - М .: Металлургия, 1972. - 320 с.

4. Бакиев А.В., Зайнуллин Р.С, Гумеров К.М. Напряженное состояние в окрестности острых концентраторов напряжений конструктивных элементов газонефтехимического оборудования Известия ВУЗов. Нефть и газ. -1988. - № 8. - С. 85-88.

5. Бородавкин ПЛ. Подземные магистральные трубопроводы. - М .: Недра, 1982. - 324 с.

6. Галлямов А.К., Черняев К.В., Шаммазов А.М. Обеспечение надежности функционирования системы нефтепроводов на основе технической диагностики. - Уфа: изд. УГНТУ, 1998. - 600 с.

7. Галяутдинов АБ, Даминов И.А., Гумеров К.М. О проблеме освидетельствования участков линейной части магистральных нефтепроводов Трубопроводный транспорт нефти. - 1996. - № 3. - С. 7-9.

8. Гильмияров З.С., Азметов Х.А., Гумеров Р.С., Сабиров УН. Реконструкция длительно эксплуатируемых магистральных нефтепроводов с целью повышения их надежности Проблемы сбора, подготовки и транспорта нефти и нефтепродуктов/ИПТЭР. - 1995. - С. 105-110.

9. ГОСТ 1497-84. Металлы. Методы испытаний на растяжение.

10. ГОСТ 9454-78. Металлы. Методы испытаний на ударный изгиб при пониженной, комнатной и повышенной температуре.

11. ГОСТ 25.505-85. Расчеты! и испы1тания на прочность. Методы: испы1та-ний на малоцикловую усталость при термомеханическом нагружении.

12. ГОСТ 25.507-85. Расчеты! и испы1тания на прочность в машиностроении. Методы! испытаний на усталость при эксплуатационных режимах на-груж ения.

13. ГОСТ 25.506-85. Расчеты! и испы!тания на прочность. Методы! механических испытаний металлов. Определение характеристик трещиностойкости (вязкости разрушения) при статическом нагружении.

14. ГОСТ 25.504-82. Расчеты! и испы!тания на прочность. Методы! определения характеристик усталости.

15. ГОСТ 20295-85. Трубы стальные сварные для магистральных газонефтепроводов. Технические условия.

16. Гумеров К.М., Бакши О.А., Зайцев Н.Л, Колесов А.В. Исследование напряжений и деформаций в сварных соединениях с V-образными концентраторами Применение математических методов и ЭВМ в сварке. Материалы научно-технического семинара. - 1987. - С. 73-77.

17. Гумеров К.М., Гаскаров Н.Х., Гумеров Р.С. Восстановление дефектных участков нефтепроводов формованием на их наружную поверхность высокопрочной стеклопластиковой оболочки (бандажированием) Проблемы сбора, подготовки и транспорта нефти и нефтепродуктов. Сб. науч. тр./ИПТЭР. -1996. - Вып. 56. - С. 71-77.

18. Гумеров К.М., Гумеров Р.С., Галяутдинов А.Б., Суханов В.Д. Вы!бор методов ремонта нефтепровода по данным дефектоскопического обследова-
