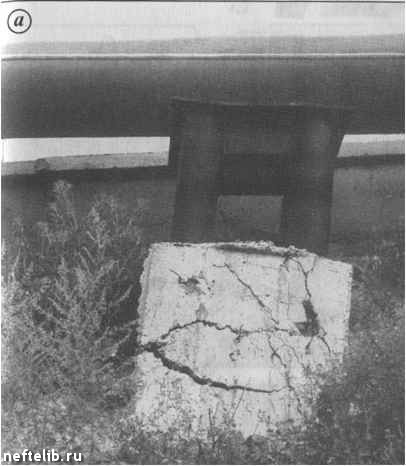

Рис. 2.24. Примеры дефектов опор:

растрескивание и разрушение; б- потеря контакта; в- смещение

щинные стыки и другие элементы. Все они объединяются тем, что создают концентрацию напряжений. На рис. 2.25 показана фотоупругая картина, соответствующая распределению напряжений в угловом сварном шве ремонтной муфты или накладной заплаты. На картине изохром (см. рис. 2.25, в) четко наблюдаются две зоны концентрации напряжений с вершинами в точках А и Б, которые могут стать очагами разрушения трубопровода

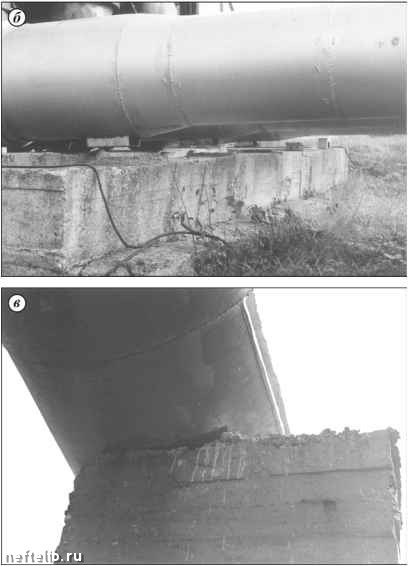

Рис. 2.24. Продолжение

На рис. 2.26 показан секционнный переход нефтепровода с накладной заплатой прямоугольной формы. При этом концентрация напряжений создается как на продольном

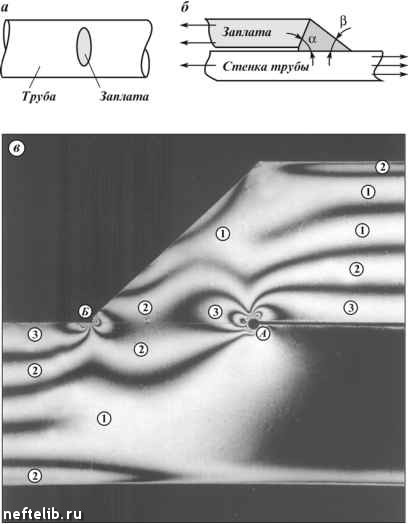

Рис. 2.25. Общий вид приварной заплаты (а), схема углового сварного шва (б), картина изохром, наблюдаемая на фотоупругой модели углового шва (в) (цифры - порядок полос изохром)

сварном соединении накладки, так и на косом сты1ке, образованном при сварке отдельных секций трубопровода.

4. Отклонения от нормативных требованийй. На магист-
