1) поступление нефтяной эмульсии из обессоливающих установок и дегидраторов перегонных установок при неполной деэмульсации сырой нефти, а также из сырьевых парков при зачистке резервуаров;

2) поступление в канализацию отработанных щелочных растворов, содержащих эмульсированную нефть, натровые мыла нафтеновых кислот, сульфокислот и пр.;

3) поступление в канализационную систему эмульгаторов - веществ, образующих с нефтепродуктами, содержащимися & сточных водах, стойкие эмульсии типа „нефть в воде" (гидрофильные эмульгаторы) или „вода в нефти" (гидрофобные-эмульгаторы).

- К числу гидрофобных эмульгаторов относятся асфальтово-смолистые вещества, находящиеся в нефти и в тяжелых продуктах ее переработки, нафтеновые кислоты и нафтенаты Са,. Mg, Fe, AI, кристаллы парафина, сернистые металлы и др.

К гидрофильным эмульгаторам относятся нафтенаты К и Na, " твердые по своему агрегатному состоянию и находящиеся в воде взвеси: глины, кремнезем, карбонаты и окислы металлов, кристаллики соли и др.;

4) «поступление в канализационную Гсистему минеральных взвешенных частиц, способствующих образованию стойких и трудно разделимых „трехфазных эмульсий";

5) смешение в нефтепромысловых условиях жестких сточных вод со щелочными пластовыми водами, а также компрессорный способ добычи; в нефтезаводских условиях спуск & канализацию сточных вод, содержащих отработанные щелочи;

6) поступление в канализацию вод от промывки аппаратуры и инструментов моющими веществами и от промывки оборудования цехов по производству эмульсионных масел;

7) турбулентный характер движения сточных вод в канализационных каналах; повышенная трубулентность потока спб-собствует увеличению содержания эмульсированных нефтепродуктов;

8) перекачка сточных вод, особенно центробежными насосами.]

По данным наблюдений [35] количество эмульсированного нефтепродукта в сточных водах (нефть-вода-механические примеси) после их перекачки центробежными насосами повышается до 3-4 раз, а общее количество механических примесей в эмульсии-на 25%.

Установки по деэмульсации ловушечных нефтепродуктов

Деэмульсация ловушечных нефтепродуктов может осуществляться:

а> механическими приемами (фильтрование, центрофугирова- -ние,и пр.);

-I -fe


. 6) физическими приемами (нагрев, промывка горячей водой,, разбавление, электрический способ и пр.);

в) химическими приемами (добавлением различных реагентов, деэмульсаторов и пр.);

Наиболее эффективным считается термохимический способ-деэмульсации с применением реагентов.

Реагент подбирается путем лабораторных испытаний в.зависимости от происхождения эмульсии, ее состава, перерабатываемого на заводе сырья и технологии процесса нефтепереработки.

Деэмульсаторами могут служить товарный контакт, аммиачные икальцевые соли сульфокислот, силикат натрия (NaaSiOj),. НЧК, отработанная серная кислота, полученная при производстве НЧК. или после алкнлирования, чистая серная кислота и др.

Установка УфНИИ по деэмульсации ловушеяных нефтепродуктов [32]

В качестве деэмульсатора предложена отработанная (полученная при производстве НЧК или после алкилирования) или чистая серная кислота. Особенно рекомендуется пользоваться серной кислотой, полученной после алкилирования и содержащей примеси сульфокислот.

При деэмульсации в ловушечную эмульсию добавляется-2% серной кислоты (в пересчете на моногидрат) и 50% водьь При этом учитывается, что отработанная серная кислота, поступающая от сульфирующих установок, имеет концентрацию-25-50%, от алкилирующих установок-80-85%.

В результате добавления деэмульсатора при температуре нагрева смеси 80°С после 8 часов отстоя происходит разделение обрабатываемой эмульсии на три слоя сверху вниз:

а) первый слой-деэмульсированный нефтепродукт удельного-веса 0,86 в количестве 40-50% от общего объема поступающей на установку эмульсии;

б) второй слой - остаточная эмульсия [(неразрушенная)- 30-40%;

в) третий слой-обводненные механические примеси-20%, рН отстойной воды при этом держится в пределах 7,2-7,6,. не спускаясь ниже 7 при увеличении дозы серной кислоты до 3,5%.

Неразрушенная остаточная эмульсия (количество которой равно 40% от поступающей) содержит: нефти-62,9%; воды- 33,4% и механических примесей-3,7%.

Технологическая схема деэмульсадионной установки показана на фиг. 249.

Исходная нефтяная эмульсия из разделочных резервуаров ;лНефтеловушек и остаточная (неразрушенная) эмульсия . из-разделочных резервуаров деэмульсадионной установки направ-



ляются в буферную емкость Е-1. Из буферной емкости эмульсия перекачивается паровым насосом Н-1 в смесителГ


(свеокая}

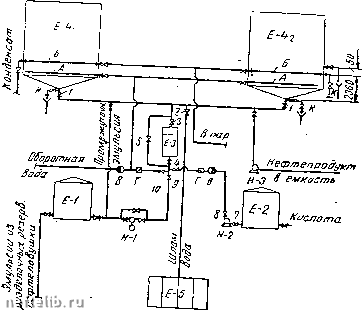

Фиг. 249

Установка (системы УфНИИ) по деэмульсацин яефтеловушечных нефтепродуктов

Я-7-буферная емкость для э»ульсацня; 1?-2-емкость для кислоты: Я-З-сие ситель; £W, и разделочные резервуары; Я-5-шламовыг площадки; Я-/-паровые насосы

для перекачки эмульсин; Я-2-насосы для подачн каслоты.

Примечания. Задвижки/-5и5-/(? изготовляются из стали ЭЯ1-Т. 2. Аппараты E-4i, jz-4i и Е-2 с анутре-няей стороны покрываются защитным хлоем цементного торкрет-покрытия толщиной £0 мм.

Сюда же одновременно поступают: вода из. оборотной системы водоснабжения с температурой 40° и отработанная, серная кислота из сборной емкости Е-2. Смеситель предусматривается с -тремя перегородками, со скоростью движения смеси \,Ъ м/сек. Из смесителя нефтяная эмульсия, разжижающая вода и серная кислота направляются в разделочные стальные (с антикоррозийной зашитой) резервуары и £-4. Здесь происходит деэмульсация нефти путе.м ее нагрева и отстаивания.

Отстоявшаяся в разделочных резервуарах смесь расслаивается как поозано в табл. 286. -

Неразрушенная остаточная нефтяная эмульсия характеризуется следующим, составом (в %):

нефтепродукты......-62,9

вода...........-гЗЗ,4

механические примеси . . - 3,7 удельный вес эмульсии . - 0,96

Таблица 28

Наименование слоев

Количество, %

Направление откачки

К Слой нефтепродуктов

2. Слон неразрушенной (остаточной) эмульсии

3. Слой воды

4. Слой обводненных меха-яических примесей

20 18 42 20

В емкость цеха подготовки сырья.

Обратно в буферный резервуар Е-1

В нефтеловушку.

На иловые площадки.

Технологический режим установки показан в табл. 287.

Таблица 287

Показатели

Единица измерения

Численное значение

1. Температура эмульсии в буферной ем--костн Е-1

2. Время заполнения емкости В-1

3. Время пребывания в емкости Е-1

4. Время опорожнения емкости Е-1

5. Коэффициент заполнения буферной емкости Ki .

6. Количество воды, подаваемой в смеситель £-5

7. Температура воды, подавае.мой в с-леси-тель Е-3

8. Количество HjSOj, подаваемой в смеситель £-5

9. Температура конечная в разделочных резервуарах Е-4 и Е-4„

1и. Время заполнения разделочного резервуара

11. Время подогревания эмульсии в разделочном резервуаре

12- Время отстаивания в разделочном резервуаре

13. Время опорожнения разделочного резервуара

14. Коэффициент заполнения разделочного резервуара лг,

15. Количество неразрушенной (остаточной)

эмульсии

°с

часы

55-€0 3 6 3

0,90

%(на эмульсию)

°С

%(в пересчете на моногидрат)

часы

% (на нефтепродукты)

- 49



мулоГ""* "" буферного резервуара определяется фор-

1000-Тэ

Полезный объем разделочного резервуара находят по. формуле

"Р-Р- 1000-Тэ где а=0,7-доля суточного количества ловушечной эмульсии.

поступаюшая в.буферный и разделочный резервуары (одновременный прием 50% суточного количества ловушечной эмульсии и 40% от этого количества неразрушенной (остаточной) эмульсии: 0,5-Ь -fO, 4-0,5 = 0,70);

Q-количество сточных вод, поступающих в нефтеловушку, м?\сек\

а-количество эмульсированных нефтепродуктов в-сточных водах, кг/м;

3-.коэффициент обводненности эмульсированных нефтепродуктов, поступающих в буферную емкость (8=1,4);.

"fa-удельный вес нефтяной эмульсии (Тэ = 0,96); л-количество разжижающей воды, поступающей в разделочный резервуар на единицу объема эмульсии (/г = 0,5);

от-количество серной кислоты на единицу объема эмульсии (т = 0,02) (точнее 2% по весу эмульсии).

Установка АзНИИ НП по деэмульсации ловушечных нефтепродуктов [с 4]

Установка этого типа предусматривает нагрев смеси в разделочных резервуарах до 85-90° в присутствии (в качестве деэмульсатора) аммиачных или кальциевых солей сульфокислот.

Количество последних берется 2-3% от объема эмульсии. Одновре.менно добавляется неэмульсированная ловушечная нефть в отношении 1 :1 на объем эмульсии.

В качестве деэмульсаторов рекомендуются также окисленный соляр, НЧК, товарный контакт и др.

Эффективность того или иного змульсатора должна предварительно проверяться лабораторным испытанием.

Предложенная АзНИИ НП схема установки для деэмуль- • сацин ловушечных нефтепродуктов показана на фиг. 250. л

Нефтяная эмульсия из разделочных резервуаров узлов неф-:2 теулавливания /О насосами 7 направляется в мерники 2 для 588 - -

ее хранения. Из мерников эмульсия насосом 3 направляется в деэмульсаторы-мешалки 5, снабженные паровой рубашкой для нагрева эмульсии до 85-90° С.


- Саштечньш спуск

Эмульсия

от разОелоч ныа: резер-вуаров /

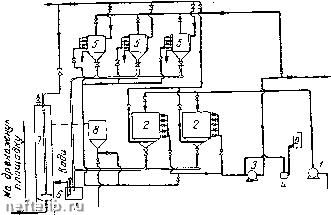

Фнг. 250

Установка системы АзНИИ НП по деэмульсации нефтепродуктов

1-насос лля подачи эмульсии; 2-мерники для эмульсин; J-насос Для подачв эмульсии в деэмульсаторы; насос-дозатор; 5-деэмульсаторы-мешалки; б-подача обводненных осадков; 7-десорбционная колонна; <?-сборник для нефти; 9-мерник для деэмулы;атора; 10-приемная емкость; И-сборник обводненных осадков.

Деэмульсатор из мерников. 9 насосом-дозатором 4. подается во всасывающую трубу насоса 5 и в смеси с эмульсией нз мерников 2 направляется в деэмульсаторы-мешалки 5. Деэмульсированный нефтепродукт из мешалок 5 тем же насосом 5 направляется в топливные мерники. Мерники 2 для хранения эмульсии снабжены паровыми змеевиками.

Отстоявшийся обводненный осадок из резервуаров 2 и 5 направляется через сборную емкость 11 по трубе 6 в десорб-ционную колонну 7 для -извлечения адсорбированной механическими примесями нефти. Десорбция осуществляется продувкой обводненных осадков паром; нефть скопляется в верхней части коловны и через сборник 8 отводится в нефтеловушку. Процесс деэмульсации завершается в течение б часов.

Деэмульсация фильтрованием

В зарубежной практике при деэмульсации трехфазных ловушечных эмульсий применяется фильтрование через „намывные - фильтры". Намывной, фильтр представляет собой вра-"Щающийся барабан, обтянутый сеткой, на которую наносят слой-диатомовой земли. Вращающийся барабан частично погру-
