Перепадные колодцы

Перепадные колодцы устраиваются:

а) с наружным вертикальным стояком из металлических труб (фиг. 303). Эти перепады применяются в круглых бетонных колодцах диаметром 1000 мм;

б) с внутренним прямоугольным кирпичным каналом, применяемых в прямоугольных кирпичных или бетонных колодцах, размерами 900 X ЮОО мм (фиг. 304).

Высота перепада при трубопроводах от 125 до 200 .-ии принимается не более 6 м, а при трубопроводах диаметром от 250 до 400 мм-не более 4 м. Перепадные колодцы с вертикальными каналами, а также с вёртнкнльными стояками диаметром От 2-0 до 400 мм, должны иметь водобойную подушку глубиной 0,75 диаметра. Под водобойной подушкой, над плитой основания,, должен быть предусмотрен слой бетона марки 150, толщиной не менее 150 мм.

При диаметре вертикального стояка [125-200 мм шелыгу его колена следует устанавливать на уровне шелыги отводящего трубопровода;

в) при диаметрах трубопроводов 450 мм и более перепады устраиваются в виде открытых водосливов с водобойной подушкой глубиной-по расчету.

Конструкция перепадного колодца этого типа показана на фиг. 305.

Гидравлический расчетперепадных колодцев типа приведенного на фиг. 304, определяется по номограмме, показанной на фиг. 306 [50].

Величина удельной энергии потока в первом приближении определяется по формуле

где N-высота перепада, м;

hg-глубина заполнения подводящей трубы, м; V -с:<орость потока в подводящей трубе, м/сек. Расход на единицу ширины водослива

?о= мУсек,

где d-диаметр подводящего трубопровода, .и;

Qp-расчетный расход в подводящем трубопроводе, и/сек. По номограмме, по значениям в л/сек и в метрах, опреаеляется в первом приближении величина 5-глубина воды, от дна водобойного колодца до горизонта воды в отводящем трубопроводе,

S

Глубина водобойного колодца

P = B-h,

770 Д-f

где А„-глубина заполнения отводящей трубы, м. Величина удельной энергии потока во втором приближении выразится уравнением

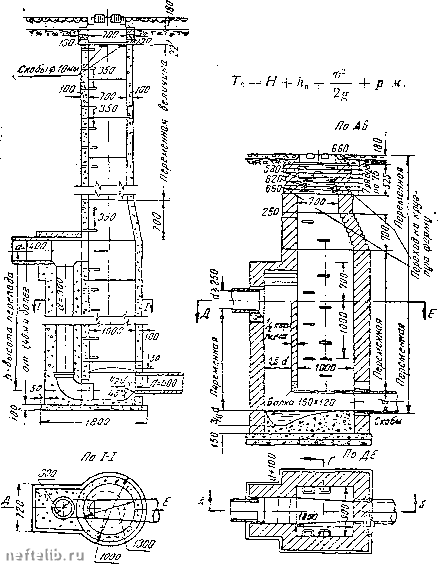

Фиг. 303

Перепадной колодец с наружным

стояком

8 Фиг. 304

Прямоугольный перепадной колодец с внутреннимперепадным каналом

ИЗ-44

/h MS

"-gdica/na перепада* /d

По П-Л

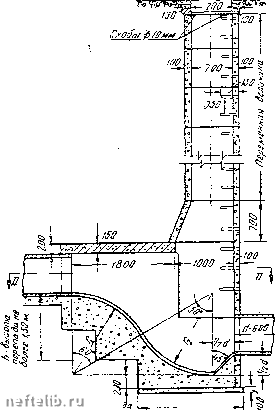

Фиг. 305

Перепадной колодец для коллекторов диаметром 450-1000 мм

%%%%%% % %%%%% mil

oi * "«5

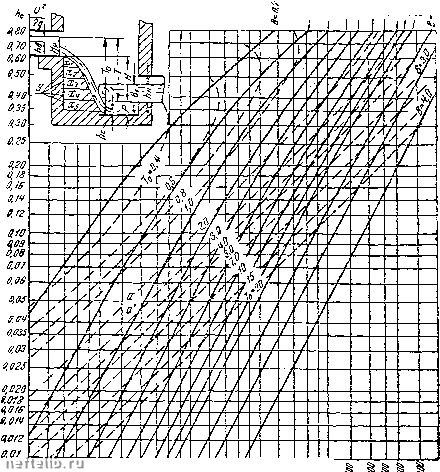

Фиг. 306

Номограмма для гидравлического расчета перепадных колодцев с водосливом

практического профиля

По новому значению Tq и во втором приближении определяются по номограмме высота водяной подушки В и окончательное значение глубины водобойного.колодца р.

Для обеспечения сосряжения по типу покрытой струи значение р увеличивается на 10-15%. . Длина водобойного колодца определится по формуле

L = 1,15 1/Яо (Я + О.ЗЗ/Уо)

= +

\ Координаты точек параболы водослива находятся из урап- ления

L (1-

Задаваясь значениями у, опрецеляют значения х, по которым строится парабола водослива.

§ 92. ДОЖДЕПРИЕМНИКИ

Дождеприемники устраиваются круглой и прямоугольной формы размерами соответственно d = 0,8-0;9 м и 0,6X0,9 из бетона, кирпича или камня-без осадочника. Решетка дождеприемника изготовляется из чугуна с про-зорами шириной 25-35 мм в свету и с направлением их перпендикулярно движению дож-девого потока по лотку.

Пример конструкции решетки кирпичного дождеприемника показан на фиг. 3j/.

Дождеприемники- устанавливаются преимущественно в лотках проезжей части дорог, в пониженных точках и на перекрестках вне линии прохода пешеходов. Расстояние между дождеприемниками должно быть не более:

~гт-

Фиг. 307 Типовая конструкция решетки дождеприемника

50 Л при продольном уклоне дороги до 0,004,

60 , „ „ „ „от 0,004 до 0,005

70 . . „ „ „ „ 0,007 . 0,00

80 „ „ , , , . 0,01 „ .0,03.

При ширине проезжей части более 30 м или при продольном уклоне более 0,03 расстояние между дождеприемниками не должно превышать 60 м.

Размещение дождеприемников должно проверяться гидравлическим расчетом. При эГом допускается максимальная ши-

рина поверхностного потока по лотку проезжен части не более 1,4 м прн гоЕторяемссти расчетного дождя один раз в год.

Водоиоглощ;)емость стандартных решеток может быть принята равной 25-45 л/сек. На больших потоках дождевых вод. движущихся" по дорожному лотку, необходимо устанавливать последовательно две, три и более решетки на расстоянии 1,5- 2 м друг от друга. Решетки устанавлнЕаются на 5 см ниже дорожного покрытия.

Глубина колодца дождеприемника должна быть не .менее 0,8 м.

Для приема неорганизованных потоков дождевых вод с нефтепромысловых территорий устанавливаются дождеприемники специальной, нестг.ндартной конструкции, разрабатываем мой применительно к месту.

Дождеприемники на обвалованных территориях и на технологических площадках устанавливаются круглого типа диаметром 0,8 м. В отдельных случаях на небольших площадках оки могут заменяться стандартными трапами диаметром 100 мж За дождеприемником должен быть установлен гидрозатвор.

§ 93. ГИДРАВЛИЧЕСКИЕ ЗАТВОРЫ

Конструкция стандартного гидравлического затвора на производственной сети показана на фиг. 308.

По техническим условиям ПТУСП МНП01-51 и 02-55 гидравлические затворы должны быть установлены ка всех выпусках от цехов и технологической аппар-атуры, площадок технологических установок, групп и отдельно стоящих резервуаров, помещений групп задвижек насосных, котельных, мерников, групповых установок по сбору нефти и т. п., а также ка расстоянии не менее 10 м до и после нефтеловушек. На

промканализации нефтезаводов расстояние между гидрозатво-рамн не должно превышать 250 м, на .магистральных, каналах нефтепромыслов-400 м. Величина затвора равна 0,25 м.

На выпус;<:ах устанавливаются гидрозатворы упрощенной конструкции (фиг. 309). ,

-500 си-Фиг. 30S

Стандартный гидравлический затвор на канализационной сети
